Kennen Sie die Kernkomponenten im Verteilerkasten?

Kennen Sie die Kernkomponenten im Verteilerkasten?

Öffnen Sie den Verteilerkasten, der sich vor dem Leistungsschalter, der Klemme, dem Schutzmodul und anderen Komponenten der elektrischen Anlage befindet. Jede Komponente übernimmt eine klare Funktion, um gemeinsam die sichere Verteilung und den stabilen Betrieb der Energie zu gewährleisten. Unten zeigt Ihnen China Ouyue Electric, wie Sie die wichtigsten Komponenten des Verteilerkastens und sein Funktionsprinzip zerlegen.

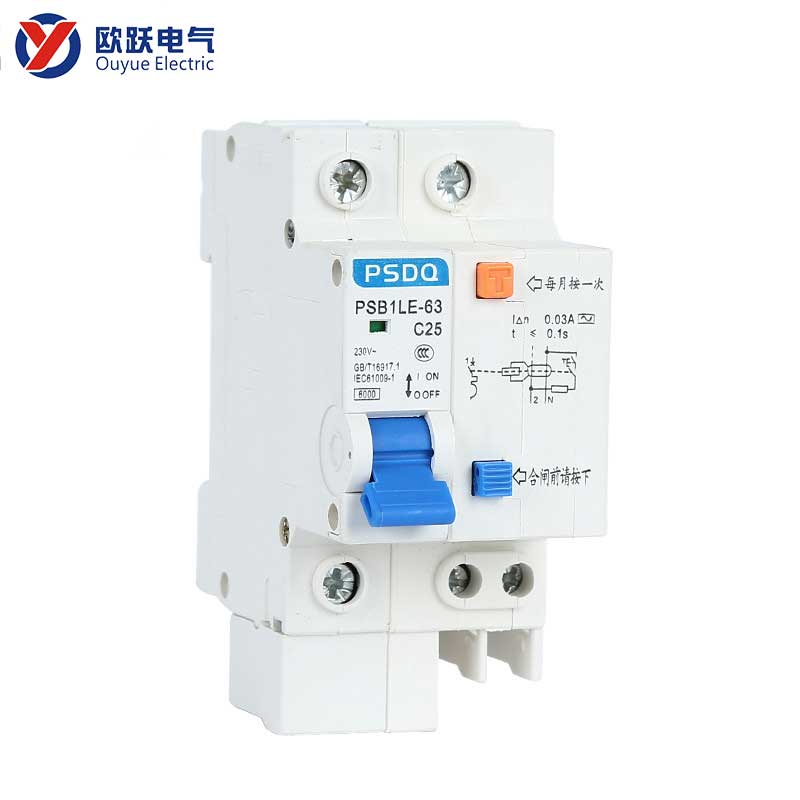

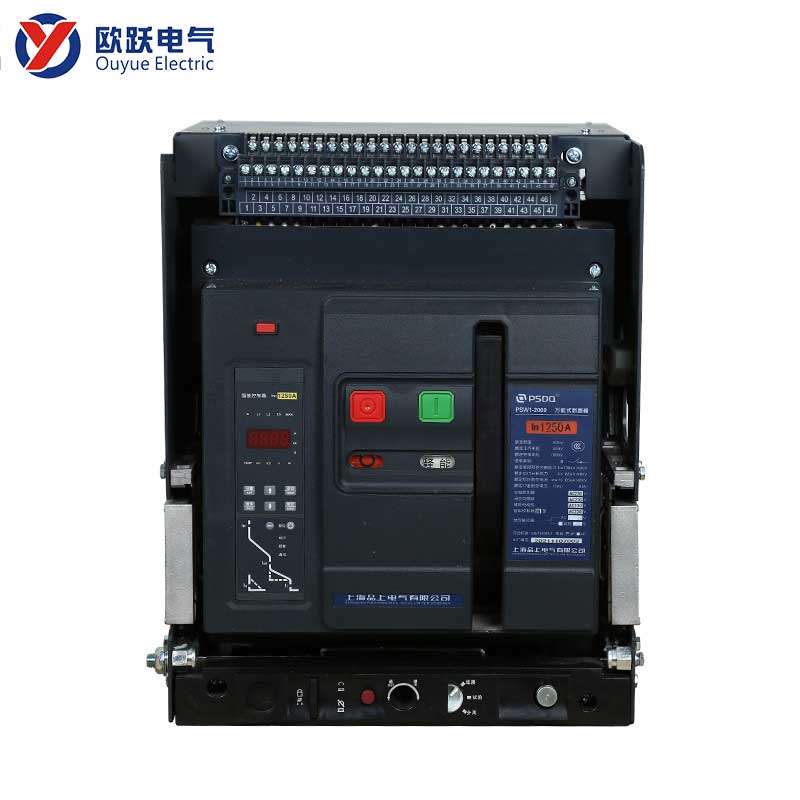

Leistungsschalter – die Kernkomponente des Stromkreisschutzes

Der Leistungsschalter ist die Grundkomponente des Stromkreisschutzes im Verteilerkasten. Seine Funktion besteht darin, den Strom automatisch zu unterbrechen, wenn im Stromkreis eine Überlastung oder ein Kurzschlussfehler vorliegt, und zu verhindern, dass eine Überhitzung des Stromkreises zu Geräteschäden oder Sicherheitsunfällen führt.

• Funktionsprinzip: Wenn der Strom durch den Leistungsschalter den Nennwert überschreitet oder ein Kurzschluss auftritt, löst das interne wärmeempfindliche Element oder der elektromagnetische Mechanismus den Auslöser aus, so dass die Kontakttrennung erfolgt und somit der Stromkreis unterbrochen wird. Nach der Fehlerbehebung kann der Leistungsschalter manuell zurückgesetzt werden, um die Stromversorgung wiederherzustellen.
• Gängige Typen: Thermoschutzschalter mit Bimetallplattenbiegung zur Auslösung, geeignet für Überlastschutz; Der magnetische Schutzschalter ist darauf angewiesen, dass die elektromagnetische Spule im Moment eines Kurzschlusses schnell reagiert und die Reaktionszeit kürzer ist. Thermomagnetische Schutzschalter kombinieren die beiden Mechanismen und berücksichtigen die Reaktionsanforderungen des Überlastschutzes und des Kurzschlussschutzes, die derzeit in Verteilerkästen weit verbreitet sind.

Im Verteilerkasten entspricht jeder Leistungsschalter einem unabhängigen Stromkreis, um die Shunt-Steuerung verschiedener Stromkreise wie Beleuchtung, Steckdose und Sondergeräte zu realisieren, was für die Fehlerbehebung und die tägliche Wartung praktisch ist.

Sicherung – Einweg-Überstromschutzelement

In einigen Szenarien, die eine hohe Reaktionsgeschwindigkeit des Schutzes erfordern, werden immer noch Sicherungen verwendet. Eine Sicherung ist ein einmaliges Schutzgerät. Ihre Funktion besteht darin, den Fehlerstromkreis in ihrem eigenen Sicherungsmodus zu unterbrechen.

Die Sicherung ist mit einer Metallschmelze ausgestattet. Wenn der Strom durch sie ihre Belastungsgrenze überschreitet, schmilzt die Schmelze schnell und unterbricht den Stromkreis. Da der Sicherungsvorgang nahezu augenblicklich erfolgt, werden Sicherungen häufig zum Schutz elektronischer Präzisionsgeräte oder kritischer Instrumente verwendet.

Überspannungsschutzgerät – Spezialmodul zur Unterdrückung transienter Überspannung

Das Stromversorgungssystem des Gebäudes ist anfällig für Blitzschlag, das Starten und Stoppen großer Geräte oder Schwankungen im Stromnetz, was zu vorübergehenden Überspannungen führen kann. Die Aufgabe des Überspannungsschutzgeräts (SPD) besteht darin, diese Überspannung schnell zum Erdungsende abzuleiten, die Spannung am Geräteanschluss zu begrenzen und so die elektrischen Geräte im Backend zu schützen.

Entsprechend dem Unterschied zwischen Installationsort und Schutzniveau können SPDs in drei Hauptkategorien unterteilt werden:

BLITZSCHUTZSCHUTZ Typ 1: wird im Haupteingangsleitungsschrank installiert und dient zum Schutz vor direktem Blitzschlag oder starken Überspannungen, die durch externe Leitungen verursacht werden.

Typ 2 SPD: wird im Verteilerkasten installiert, um die Betriebsüberspannung zu unterdrücken, die durch das Starten und Stoppen von Hochleistungsgeräten im Gebäude verursacht wird.

Typ 3 SPD: Wird in der Anschlussbuchse oder am vorderen Ende des Geräts installiert und bietet einen guten Schutz für ein einzelnes Präzisionsgerät.

Wählen Sie Ou Yue, wählen Sie Hauptfach

China Ouyue Electric Co., Ltd. verfügt über mehr als zehn Jahre Erfahrung im Technologiebereich im Bereich der Herstellung von Metallverteilerkästen, Produkte für Wohn-, Gewerbe- und Industrieszenarien.

Wir bieten nicht nur Standard-Verteilerkastenprodukte an, sondern auch entsprechend den Kundenanforderungen in Bezug auf Komponentenkonfiguration, Kastenstruktur, Schutzniveau und andere Aspekte einer kundenspezifischen Produktion, um den Sicherheitsanforderungen unterschiedlicher Elektrizitätsumgebungen gerecht zu werden.

Willkommen bei neuen und alten Kundenberaten und kaufen, Ouyue Electric ist bereit, professionelle Produkte und Dienstleistungen für Ihre Stromsicherheit bereitzustellen, um eine zuverlässige Garantie zu bieten.
