Weißer, spritzlackierter regensicherer Verteilerkasten aus Edelstahl für den Außenbereich, Massenproduktion, echte Fotos: Vom Besprühen des Kastenkörpers über das Aushärten wasserdichter Gummistreifen bis hin zur vollständigen Analyse der Innenstruktur

I. Der Kofferaufbau wurde lackiert und wartet auf die Montage der Türverkleidung

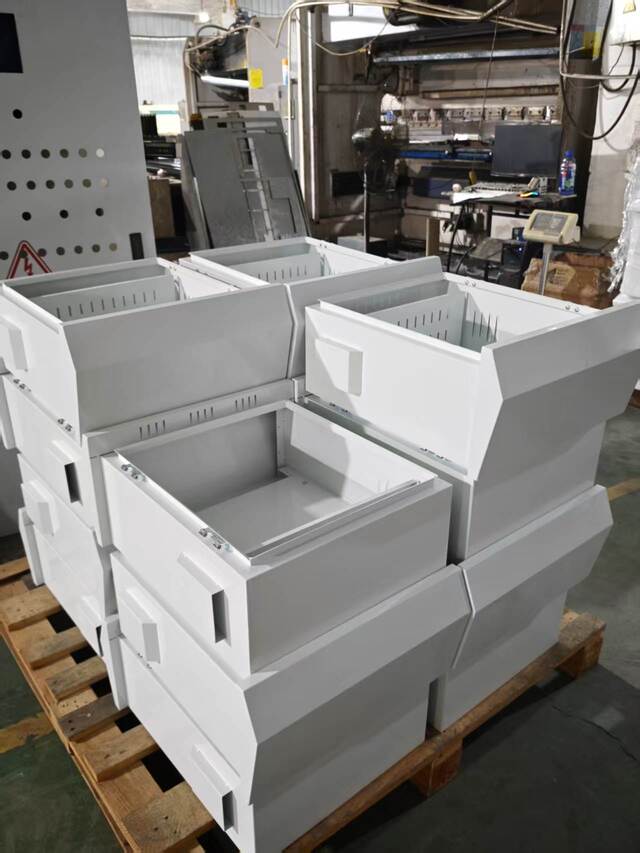

Auf dem ersten echten Foto sind Dutzende weiß besprühte Edelstahl-Kastenkarosserien Schicht für Schicht gestapelt und warten darauf, dass die Gummistreifen der Türverkleidung vor der endgültigen Montage aushärten. Jede Boxoberfläche ist mit einer gleichmäßigen und feinen weißen elektrostatischen Pulverbeschichtung versehen. Die Ecken sind sauber gebogen und die Schweißnähte sind glatt und voll.

Diese Boxenserie besteht aus Edelstahl 304 als Grundmaterial und ist mit elektrostatischem Pulver in Weiß für den Außenbereich beschichtet. Weiße Beschichtung hat praktische Funktionen in Outdoor-Szenarien – die helle Oberfläche reflektiert die Wärmestrahlung des Sonnenlichts. In der Hochtemperaturumgebung im Sommer kann die Oberflächentemperatur des weißen Kastens 8–12 °C niedriger sein als die des dunkelgrauen Kastens, was dazu beiträgt, den Temperaturanstieg im Inneren des Kastens zu reduzieren und die Lebensdauer der Komponenten zu verlängern. Dies ist auch der Grund, warum Außenverteilerkästen in den Märkten Europas und des Nahen Ostens generell eine weiße Beschichtung bevorzugen.

II. Der wasserdichte Gummistreifen für die Türverkleidung wurde installiert. Nach dem Aushärten kann es zusammengebaut werden

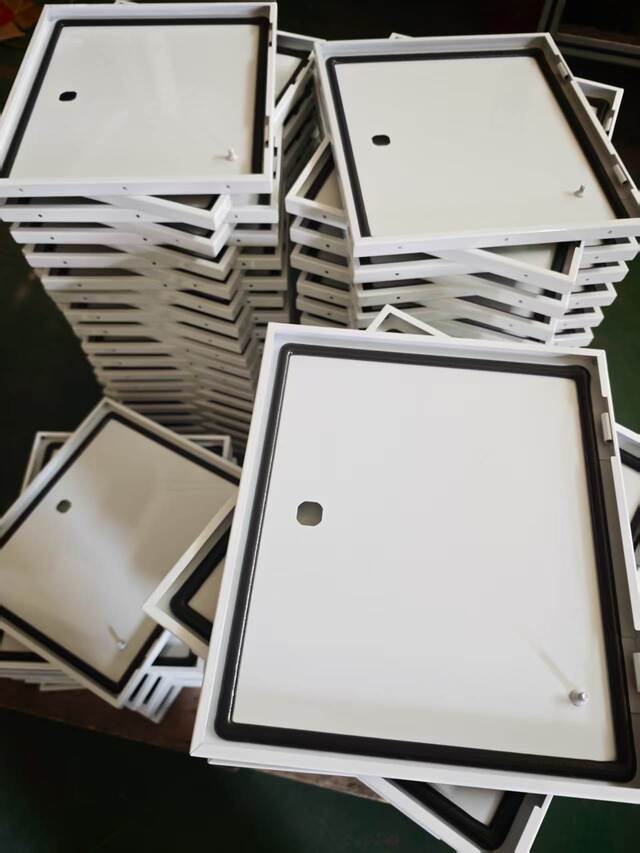

Das zweite Bild zeigt die Türverkleidungen, die zu dieser Boxencharge passen. Die Türverkleidung wurde mit weißer Lackierung versehen und in die Kanten sind durchgehende schwarze wasserfeste Gummistreifen eingelassen. Es befindet sich derzeit in der Phase der Aushärtung des Gummistreifens und steht still. Der Gummistreifen besteht aus geschlossenzelligem EPDM-Schaumstoff (Ethylen-Propylen-Dien-Monomerkautschuk). Durch eine spezielle Klebevorrichtung wird es in die Dichtungsnut an der Innenseite der Kastentür eingebettet und der gesamte Kreis lückenlos abgedichtet.

Der Grund dafür, dass der Dichtungsstreifen nach der Installation einwirken und aushärten kann, liegt darin, dass der Kleber auf der Rückseite des EPDM-Streifens nach dem Einbetten genügend Zeit benötigt, um sich vollständig mit der Edelstahlnut zu verbinden, wodurch eine spätere Delaminierung oder Verformung verhindert wird. Darüber hinaus entsteht beim Zusammendrücken und Einführen eine innere Spannung im Streifen; Durch das Ruhen erhält das Material seine natürliche Elastizität zurück und vermeidet Oberflächenunebenheiten, die durch Spannungsabbau nach der Montage entstehen.

Nachdem jede Charge Türverkleidungs-Dichtungsstreifen ausgehärtet ist, prüfen Qualitätsprüfer stichprobenartig die Ebenheit der Dichtungsoberfläche und die Konsistenz der Streifenrückfederung.

Vor dem Versand werden ganze Kartons einem Regentest oder einer IP65-Luftdichtheitsprüfung unterzogen, um sicherzustellen, dass die Dichtungsleistung den Standards entspricht. Die von Ouyue Electric ausgewählten EPDM-Dichtungsstreifen aus geschlossenzelligem Schaumstoff haben einen langfristigen Betriebstemperaturbereich von -40 °C bis 120 °C und behalten stabile Rückprall- und Dichtungseigenschaften bei, selbst wenn sie jahrelang Sonnenlicht und Regen im Freien ausgesetzt sind.

III. Demontage interner Strukturkomponenten des Edelstahl-Verteilerkastens

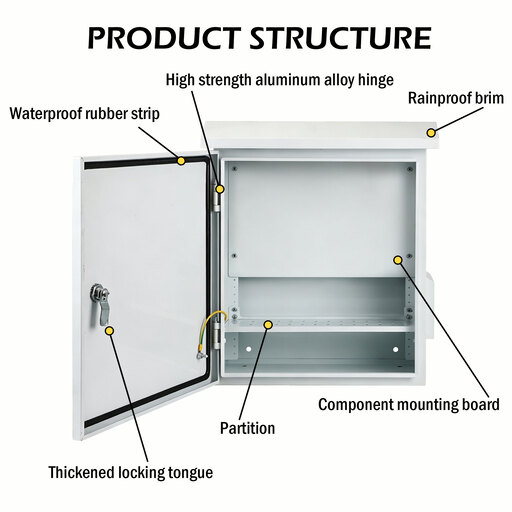

Das dritte Bild zeigt die innere Struktur eines komplett zusammengebauten GerätsRegensicherer Verteilerkasten aus Edelstahl für den Außenbereich. Die fünf Schlüsselkomponenten sind deutlich sichtbar und können wie folgt Stück für Stück zerlegt werden:

1. Drehbares Zungenschloss

Das Türblatt ist mit einem Zungenschloss aus Edelstahl ausgestattet. Im geschlossenen Zustand greift das Zungenschloss fest in die Schlossplatte an der Innenseite des Kastentürrahmens ein, um sicherzustellen, dass das Türblatt fest verschlossen ist und die Dichtungsleiste nach unten gedrückt wird. Der Schlosskern besteht aus Edelstahl 304, der rostfrei und klemmfest ist. Als Optionen stehen je nach Kundenwunsch Universalschlüsselschlösser, diebstahlsichere Dreiecksschlösser oder Druckfederschlösser zur Auswahl, die allesamt eine serienmäßige Individualisierung ermöglichen.

2. Wasserdichter Gummistreifen

Aus der Innenperspektive ist deutlich zu erkennen, dass der schwarze wasserdichte EPDM-Gummistreifen ohne Nähte oder Brüche vollständig entlang des Innenkreises der Türverkleidung verteilt ist. Bei geschlossenem Türblatt wird der Gummistreifen gleichmäßig zwischen Türblatt und Kastentürrahmen gedrückt und bildet so eine durchgehende elastische Dichtfläche, die das Eindringen von Regenwasser, Staub und Feuchtigkeit durch den Türspalt verhindert.

3. Regenfeste Krempe

Die Oberseite der Box ist mit einer geneigten Krempenstruktur ausgestattet, die sich nach vorne erstreckt. Die Funktion dieser Biegekonstruktion besteht darin, das entlang der Wand oder oberhalb des Kastens herabfließende Regenwasser in einen Bereich fernab des Türspalts zu leiten und so zu verhindern, dass sich das Wasser an der Oberkante des Türblatts staut und in die Dichtfläche eindringt. Die Hutkrempe und der Hauptteil der Box bestehen aus dem gleichen Stück Brett durch CNC-Biegung und sind in einem Stück geformt. Es ist kein Schweißen erforderlich und es besteht keine Gefahr von Schweißleckagen.

4.Komponentenmontageplatte

Der Innenraum der Box ist zur Befestigung mit abnehmbaren, beweglichen Montageplatten ausgestattetLeistungsschalter, Schütze, Reihenklemmen und andere Komponenten. Die Installationsplatte besteht aus verzinktem Stahlblech oder Edelstahlblech und wird mit Schrauben an den eingelassenen Bolzen auf der Rückseite des Kastens befestigt. Das abnehmbare Design bedeutet, dass Kunden die Vormontage und Verkabelung der Komponenten außerhalb des Gehäuses durchführen und dann die gesamte Platine im Gehäuse installieren können, was die Installationseffizienz vor Ort verbessert.

5. Partitionieren

Der Innenraum der Box kann je nach Kundenwunsch mit Metalltrennwänden ausgestattet werden, die den Raum innerhalb der Box in unabhängige elektrische Trennwände unterteilen. Zu den Funktionen der Trennwand gehören: Erzielung einer physischen Isolierung von Stromkreisen unterschiedlicher Spannungsebenen, Trennung des Hauptstromkreises vom Steuerstromkreis oder Bereitstellung eines unabhängigen Abschirmungsraums für bestimmte Komponenten. Die Trennwand wird mit Schrauben an der Trennwandhalterung im Inneren des Kastens befestigt und kann in ihrer Position flexibel nach den Zeichnungen des Kunden angepasst werden.

IV. An echten Produktionslinien laden wir Sie ein, die Qualität zu überprüfen

Unabhängig davon, ob Sie einen standardmäßigen regensicheren Verteilerkasten für den Außenbereich oder einen nicht standardmäßigen Kastenkörper benötigen, der genau nach den Projektzeichnungen angepasst wird, kann Ouyue Electric einen Edelstahl-Verteilerkasten liefern, der mit den Fertigungskapazitäten und Qualitätskontrollstandards der Quellfabrik den Test des Außeneinsatzes bestehen kann.

Nach Bestätigung der Produktzeichnungen dauert es nur 7 Tage, bis das fertige Produkt hergestellt ist.Gerne senden wir Ihnen Ihre technischen Anforderungen oder Kartonspezifikationen zu. Wir werden Ihnen schnellstmöglich Lösungsvorschläge und Mustertermine unterbreiten.
