Wie können die Stromverteilungsstandards für Baustellen mit der zunehmenden globalen Infrastruktur Schritt halten? Ouyue Electric hat eine hochsichere Edelstahl-Außenbox mit linker und rechter Doppeltür auf den Markt gebracht

I. Warum muss der Verteilerkasten auf Baustellen orange sein?

Auf der Baustelle dient die auffällige Farbe Orange nicht nur der Optik, sondern ist ein Sicherheitssignal. Sicherheitsstandards für Baustellen in verschiedenen Ländern verlangen im Allgemeinen, dass temporäre Stromverteilungsgeräte gut erkennbare Warnfarben verwenden, damit Bediener und Maschinenführer in komplexen Umgebungen den Standort der Stromquelle auf einen Blick erkennen können und Laien gleichzeitig gewarnt werden, sich fernzuhalten.

DasLinke und rechte Doppeltürbox aus Edelstahl für den Außenbereich mit linken und rechten TürenSpeziell für Baustellen entwickelt, mit orangefarbener Outdoor-Industriefarbe beschichtet und hat drei praktische Funktionen: Erstens hat es einen hohen Wiedererkennungswert und erfüllt die Farbstandards für Sicherheitswarnungen auf Baustellen; Zweitens ist die Polyester-Pulverbeschichtung für den Außenbereich beständig gegen ultraviolette Alterung und verblasst oder pulverisiert auch nach längerer Sonneneinstrahlung nicht. Drittens besteht das Grundmaterial aus Edelstahl 304.

Selbst wenn die Beschichtung bei Unebenheiten auf der Baustelle versehentlich zerkratzt wird, rostet das Grundmaterial selbst nicht. Dies ist ein Vorteil, den herkömmliche pulverbeschichtete Eisenkästen nicht bieten können.

II. Horizontale Doppeltürstruktur: Konzipiert für häufige Verkabelungen und Wartungsarbeiten auf Baustellen

Im Gegensatz zu herkömmlichen vertikalen Verteilerkästen weist dieser linke und rechte Doppeltürkasten aus Edelstahl für den Außenbereich mit linken und rechten Türen eine quadratische horizontale Kastenstruktur auf. Es ist mit einer regensicheren, schrägen Oberseite ausgestattet, die wirksam verhindern kann, dass sich Regenwasser auf der Oberseite ansammelt und in das Innere der Box eindringt. Die geneigte Oberseite und der Hauptkörper der Box bestehen aus derselben Edelstahlplatte, die durch CNC-Biegen in einem Stück ohne Schweißnähte geformt wird, wodurch aus struktureller Sicht die Gefahr einer Undichtigkeit an der Oberseite ausgeschlossen ist.

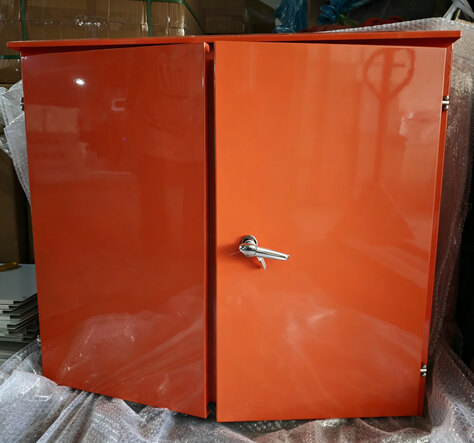

Das Gehäuse verfügt über eine Doppeltürkonstruktion mit linken und rechten Türen, die unabhängig voneinander geöffnet werden können. Dadurch können Elektriker bei der Verkabelung oder Wartungsarbeiten nur die Tür auf der Bedienseite öffnen, während die gegenüberliegende Seite geschlossen bleibt, um das Eindringen von Staub und Feuchtigkeit zu minimieren. Die Doppeltürkonfiguration bietet außerdem mehr Arbeitsraum und eignet sich daher besonders für Bauprojekte, bei denen häufige Anpassungen der Schaltungskonfigurationen erforderlich sind.

Die Haupttür auf der rechten Seite ist zur sicheren Verriegelung mit einem verchromten Griffschloss ausgestattet, das unbefugten Zugriff oder unsachgemäße Anschlüsse verhindert. Entlang der Türkante ist ein durchgehender wasserdichter Dichtungsstreifen aus geschlossenzelligem EPDM-Schaummaterial eingebettet, der bei Temperaturen von -40 °C bis 120 °C über lange Zeiträume eine stabile Elastizität beibehält und so eine zuverlässige Leistung auch in rauen Bauumgebungen gewährleistet, die Sonne, Regen und extremen Temperaturschwankungen ausgesetzt sind, wodurch eine Gesamtschutzart von IP65 erreicht wird. Das Türscharnier besteht aus Edelstahlscharnieren, die ein sanftes Öffnen und Schließen ermöglichen und gleichzeitig Rost widerstehen. An der Unterseite des Gehäuses sind mehrere runde Kabeleingangs-/-ausgangslöcher vorinstalliert, die jeweils mit Gummitüllen ausgestattet sind, um die Kabelisolierung vor Schnitten durch Metallkanten zu schützen und gleichzeitig eine wirksame Staub- und Wasserbeständigkeit zu gewährleisten.

III. Interne Konfigurationsdetails: Ein sekundärer Verteilerkasten, der den Sicherheitsstandards entspricht

Wenn die Doppeltüren geöffnet werden, wird die elektrische Konfiguration im Inneren der linken und rechten Doppeltürbox aus Edelstahl für den Außenbereich vollständig angezeigt. Alle Komponentenauswahlen und Verkabelungsmethoden entsprechen den Sicherheitsvorschriften für den vorübergehenden Stromverbrauch auf Baustellen.

Hauptstromkreis: 400-A-Hauptschalter, sichtbare Haltepunkte sorgen für Ausschaltsicherheit

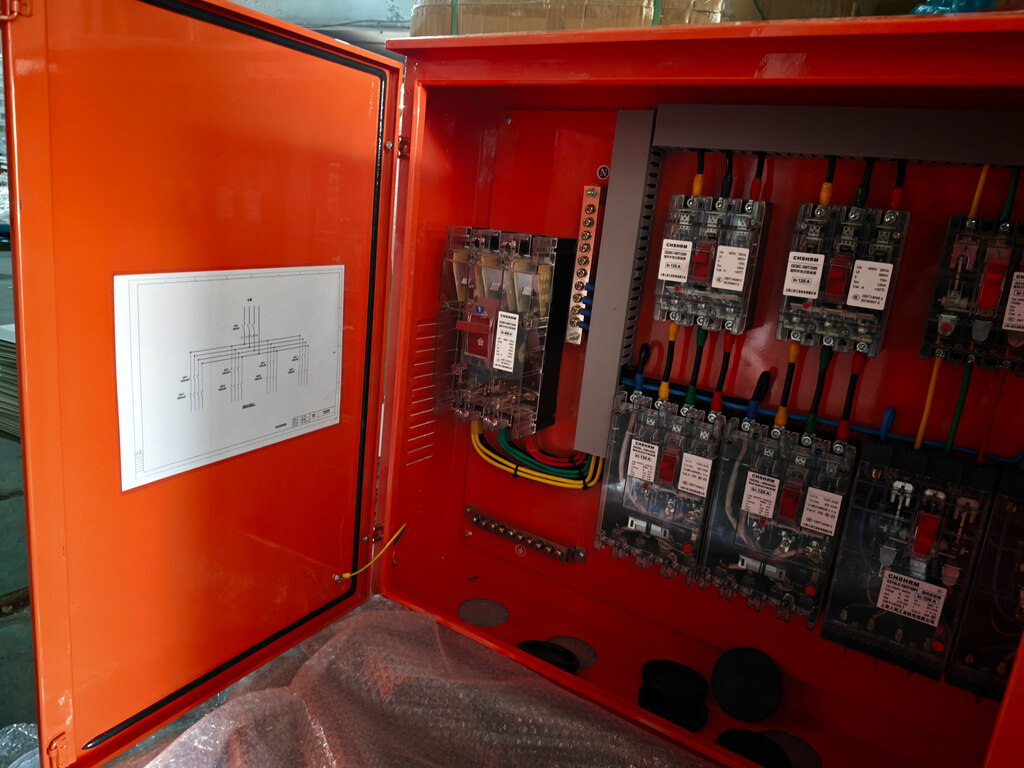

Am linken Einspeiseleitungsende ist als Hauptschalter ein transparenter, kunststoffummantelter Leistungsschalter mit einem Nennstrom von 400 A und doppelten Schutzfunktionen für Überlast und Kurzschluss installiert. Das transparente Gehäusedesign ermöglicht einen direkten Blick auf den Öffnungs- und Schließstatus der internen Kontakte und sorgt so für einen „sichtbaren Unterbrechungspunkt“ – vor Wartungsarbeiten können Elektriker visuell bestätigen, dass der Hauptstromkreis vollständig getrennt wurde, ohne sich bei der Beurteilung auf die Anzeigelampen verlassen zu müssen.

Die gelben, grünen und roten dreiphasigen Drähte, der blaue Neutralleiter und der gelb-grüne zweifarbige Erdungsdraht sind alle unterhalb des Hauptschalters angeschlossen. Alle zeichnen sich durch die nationalen Standardfarben aus und die Verkabelung ist sauber und standardisiert. Die Kabel werden organisiert und durch Kabelrinnen geführt, um kreuzende Kabel und Unordnung zu vermeiden und das Risiko von Kurzschlüssen durch Leitungsreibung zu verringern.

Abzweigschutz: oben Leistungsschalter, unten Fehlerstromschutzschalter (RCD) – jede Maschine mit eigenem Schalter und RCD.

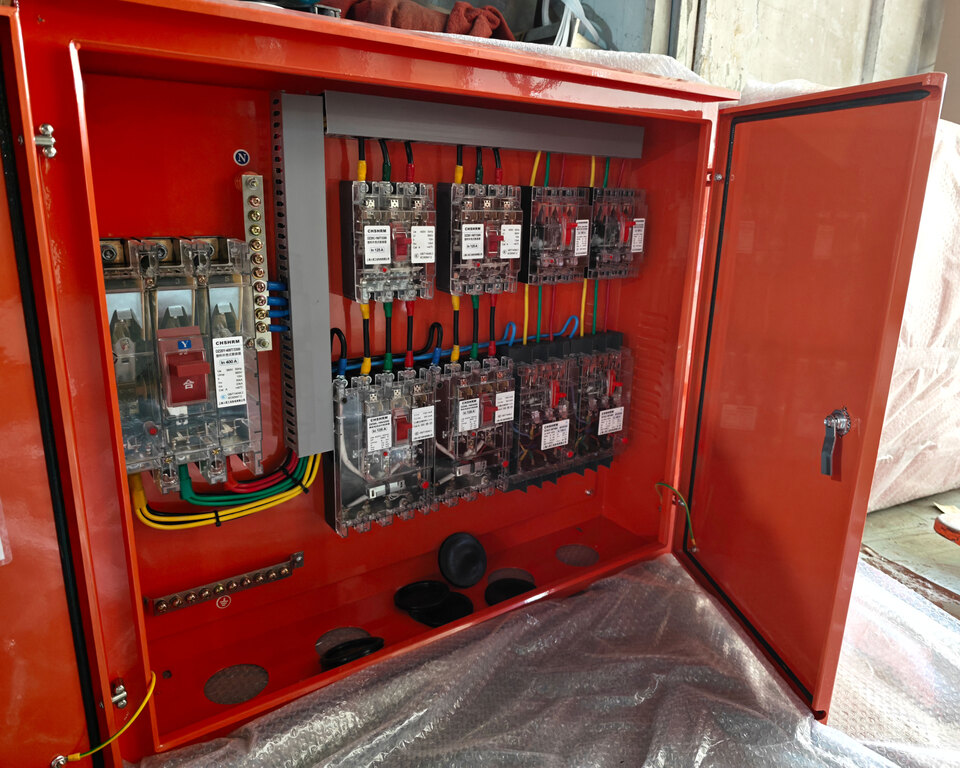

Rechts vom Hauptschalter ist der Stromkreis in zwei Reihen unterteilt: Die obere Reihe besteht aus Abzweig-Leistungsschaltern, während die untere Reihe Leistungsschalter mit eingebautem Fehlerstromschutz (RCDs) enthält, wodurch die Standardkonfiguration „eine Maschine, ein Schalter, ein RCD“ erreicht wird. Jedes Baugerät ist unabhängig an einen eigenen Leistungsschalter und FI-Schutzschalter angeschlossen. Wenn bei einem Gerät ein Leckstrom oder eine Überlastung auftritt, wird nur dieser bestimmte Stromkreis ausgelöst, andere Geräte bleiben davon unberührt.

Der Abzweigschalter hat typischerweise eine Nennleistung von 125 A und ist daher an Baumaschinen unterschiedlicher Leistungsstufen anpassbar – von kleinen Elektrowerkzeugen bis hin zu Hochleistungsschweißgeräten und Turmdrehkran-Stromversorgungen – und ermöglicht so eine flexible Konfiguration. Alle Abzweigleistungsschalter verfügen über transparente Gehäuse, die eine visuelle Überprüfung des Kontaktstatus jedes Stromkreises durch die durchsichtige Platte ermöglichen, ohne dass die Stromversorgung abgeschaltet oder das Gehäuse bei Routineinspektionen geöffnet werden muss.

Erdungssystem: Unabhängige Neutralleiterschiene und Erdungsschiene, TN-S-Dreiphasen-Fünfleitersystem

Die Box ist mit unabhängigen Neutralleiterschienen (N-Schienen) und Erdungsschienen (PE-Schienen) ausgestattet, die jeweils für die zentrale Verkabelung des Neutralleiters und des Schutzerdungsdrahts verwendet werden. Diese Konstruktion gewährleistet einen zuverlässigen Erdungsschutz und entspricht dem dreiphasigen Fünfleiter-Stromverbrauchsstandard TN-S – im gesamten System sind der Schutzneutralleiter (PE) und der Arbeitsneutralleiter (N) strikt getrennt und das Gerätegehäuse befindet sich immer in einem sicher geerdeten Zustand.

Auf der Innenseite der Kastentür ist ein klares schematisches Diagramm des elektrischen Systems angebracht, das die Stromkreisrichtung und die Schalterkonfiguration markiert. Dies erleichtert Elektrikern die schnelle Identifizierung von Fehlern und ermöglicht es verschiedenen Teams, die Systemstruktur bei abwechselnder Arbeit schnell zu verstehen.

Wärmeableitungsdesign: Die Wärmeableitungslöcher an den Seitenplatten reduzieren den Anstieg der Betriebstemperatur

Die Seitenwände der Box sind mit mehreren Sätzen Wärmeableitungslöchern ausgestattet, die natürliche Luftkonvektionskanäle bilden. Dadurch kann die interne Wärme im Dauerbetrieb des Geräts umgewandelt und die Betriebstemperatur der Komponenten gesenkt werden. Das Innere der Wärmeableitungslöcher ist mit insektensicheren Netzen ausgestattet, um das Eindringen von Insekten und die Entstehung von Kurzschlüssen zu verhindern und gleichzeitig das Eindringen großer Mengen Baustaub zu verhindern.

IV. Mit der Beschleunigung des globalen Infrastrukturbaus beschleunigt sich auch die Marktentwicklung von Baustellenverteilern

Die Einführung dieser links- und rechtsseitig doppeltürigen Außenbox aus Edelstahl fällt mit einer neuen Phase der beschleunigten globalen Infrastrukturentwicklung zusammen. Richtlinien und Investitionen in mehreren großen Volkswirtschaften führen zu einem anhaltenden Wachstum der Nachfrage nach Stromverteilungsgeräten auf Baustellen:

Vereinigte Staaten:Gemäß dem 2021 unterzeichneten Infrastructure Investment and Jobs Act planen die USA, über einen Zeitraum von acht Jahren 1,2 Billionen US-Dollar in Bereiche wie Straßen, Brücken, öffentliche Verkehrsmittel, Eisenbahnen, Flughäfen, Häfen, Stromnetze und Breitband zu investieren. Diese groß angelegte Infrastrukturinitiative bedeutet einen erheblichen Bedarf an temporärer Elektrizität auf Baustellen, sodass vor Beginn eines Projekts konforme Verteilerkästen auf der Baustelle erforderlich sind.

Naher Osten:Superprojekte wie die Zukunftsstadt NEOM in Saudi-Arabien, die Tourismusentwicklung am Roten Meer und die Stadterweiterung in Dubai schreiten weiter voran. Baustellen in der gesamten Region sind häufig mit extremen Umweltproblemen konfrontiert, darunter hohe Temperaturen, Sandstürme und intensive ultraviolette Strahlung, die höhere Anforderungen an die Schutzart, die Wetterbeständigkeit und die sicheren Verriegelungsmechanismen von Elektrogehäusen stellen.

Südostasien:Länder wie Vietnam, Indonesien und die Philippinen beschleunigen ihre Industrialisierungs- und Urbanisierungsprozesse, wobei zahlreiche Infrastrukturprojekte wie Industrieparks, Häfen und Autobahnen gestartet werden. Die Stromverteilungsausrüstung auf Baustellen in diesen Märkten wird von niedrigen Standards auf internationale Standards umgestellt, was die Nachfrage nach hochsicheren, konformen Verteilerkästen deutlich erhöht.

Europa:Die EU-Infrastrukturinitiative „Global Gateway“ und Konnektivitätsprojekte mit Nicht-EU-Ländern schreiten weiter voran, während die Erwartungen an den Wiederaufbau der Ukraine die Nachfrage nach temporärer Stromverteilungsausrüstung auf dem europäischen Baumarkt weiter ankurbeln. Die CE-Zertifizierung und die Schutzart IP65 sind Grundvoraussetzungen für die Teilnahme an europäischen Bauprojekten. Die linke und rechte Doppeltürbox aus Edelstahl von Ouyue Electric für den Außenbereich hat bereits die CE-Zertifizierung erhalten und die IP65-Prüfung bestanden, was ihr einen Vorreitervorteil bei der Einhaltung von Vorschriften verschafft.

Laut Branchenforschungsinstituten werden die weltweiten Ausgaben für Elektrogeräte im Bausektor voraussichtlich jährlich um durchschnittlich etwa 5–6 % wachsen, wobei die Marktgröße bis 2028 voraussichtlich 80 Milliarden US-Dollar überschreiten wird. Da es sich um einen obligatorischen Bestandteil neuer Bauprojekte handelt, wird die Nachfrage nach Bauverteilerkästen voraussichtlich schneller wachsen als der Gesamtmarkt für Elektrogeräte im Bauwesen.

V. Steigen Sie mit konformen Produkten in den globalen Markt für die Stromverteilung auf Baustellen ein

Unabhängig davon, ob Sie ein chinesischer Ingenieur sind, der an Infrastrukturprojekten in Übersee beteiligt ist, oder ein Händler, der Stromverteilungsgeräte für lokale Märkte liefert, kann Ouyue Electric Ihnen linke und rechte Doppeltürkästen aus Edelstahl für den Außenbereich liefern, die den internationalen Sicherheitsstandards für Standorte entsprechen und dabei die Fertigungskapazitäten und Compliance-Zertifizierungen unserer Fabrik nutzen.

Sobald die Produktzeichnungen bestätigt sind, kann das fertige Produkt innerhalb von nur 7 Tagen geliefert werden.Bitte senden Sie uns die elektrischen Anforderungen oder Gehäusespezifikationen Ihres Projekts und wir bieten Ihnen einen kompletten Paketservice, einschließlich elektrischer Konfigurationslösungen, Zertifizierungsdokumenten und schneller Prototyping-Terminplanung.
