Regensicherer Verteilerkasten für den Außenbereich: Sechs Details im Inneren

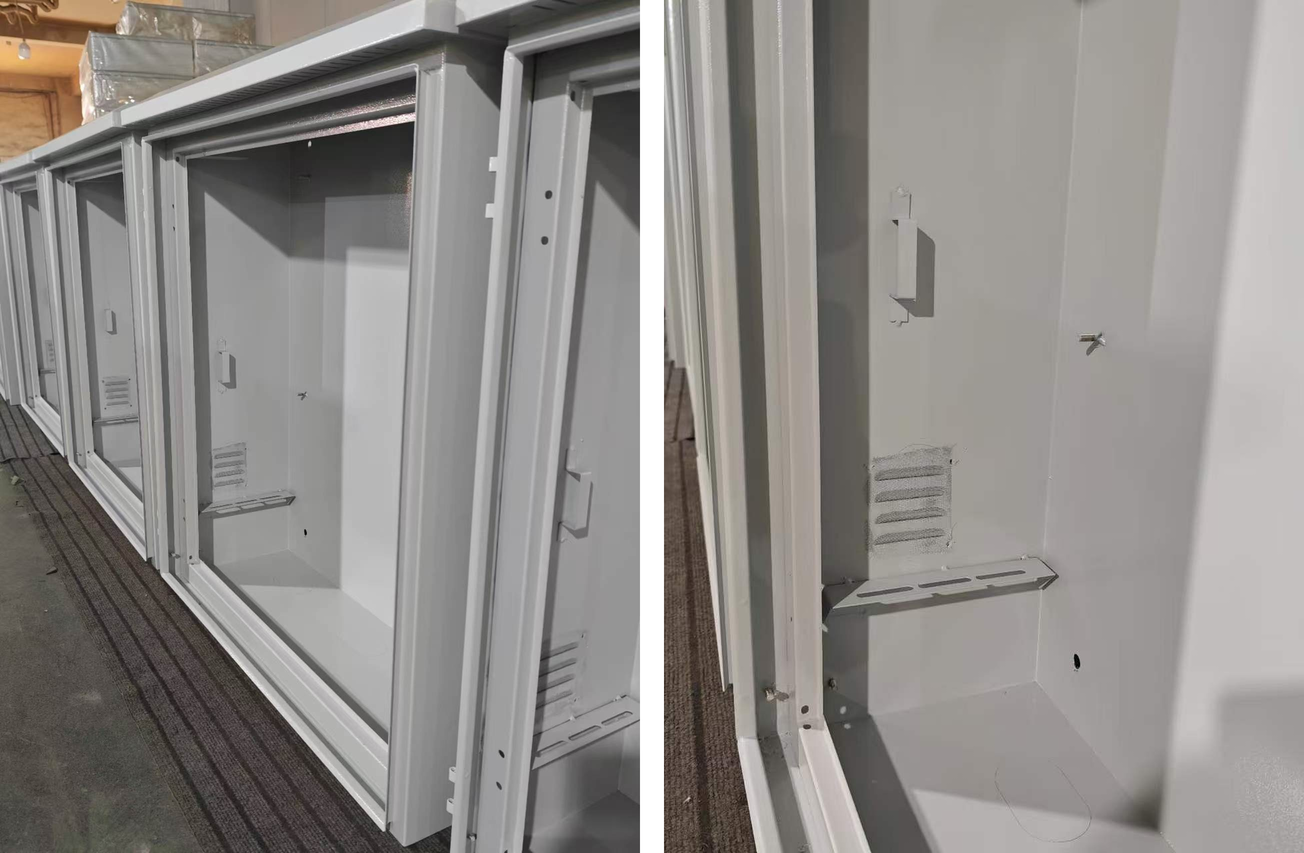

Ouyue Electric veröffentlicht Werksfotos von regensicheren Verteilerkästen aus Edelstahl für den Außenbereich und ordnet sechs auf dem fertigen Gehäuse sichtbare Details den Montageschritten dahinter zu. Die Fotos stammen von Einheiten in der Produktion und die offene Tür zeigt die Türrahmendichtung, die seitliche Lüftungsöffnung mit Insektenschutzgitter, die Innenhalterung, die untere geschlitzte Halterung, die kreisförmige Bodenausschnittmarkierung und die Türscharniere.

Bei einem Gehäuse handelt es sich um eine Blechbaugruppe, daher bleiben Abweichungen in jedem Schritt im fertigen Produkt erhalten. Ein Türrahmen ohne Ebenheit hinterlässt beim Schließen der Tür einen ungleichmäßigen Spalt. Eine Dichtung mit einer unebenen Verbindung kann unter realen Einbaubedingungen den angegebenen Schutzgrad nicht halten. Käufer, die ein Muster prüfen, können mit drei Punkten beginnen: Gleichmäßigkeit des Spalts um eine geschlossene Tür, eine Dichtung, die als eine durchgehende Schleife verläuft, und Ausschnitte, die der Zeichnung entsprechen.

Sechs sichtbare Details und die Montageschritte dahinter

Türrahmen und Dichtung: Woher das Schutzniveau kommt

Die Türrahmendichtung verläuft auf den Fotos durchgehend, in den Kanal gedrückt und an den vier Ecken einstückig geformt. Die Dichtung ist der Teil, der bei der Montage am leichtesten verloren geht: Nur eine Dichtung, die als Endlosschleife läuft, schließt den Stromkreis, sobald das Schloss festgezogen ist. Ouyue Electric liefert regensichere Verteilerkästen für den Außenbereich mit den Schutzarten IP54, IP55, IP56 und IP65. Belüftete Versionen mit seitlichen Belüftungsöffnungen und Insektennetz werden mit IP54 oder IP55 geliefert.

Seitliche Lüftungsschlitze und Insektennetz: Trennen die Kühlung von Insekten

Die Seitenwand auf den Fotos trägt eine Lamellenlüftung mit dahinter angebrachtem weißem Insektennetz. Der Einlass auf niedriger Ebene und der Auslass auf hoher Ebene bilden einen Konvektionspfad, der die Wärme von den Komponenten aus dem Gehäuse transportiert. Das Netz sitzt hinter der Entlüftung, um fliegende Insekten abzuwehren und zu verhindern, dass sich Insektenkörper im Inneren ansammeln, wo Schmutz die Anschlüsse überbrücken kann. In staubigen Regionen lohnt es sich, einen waschbaren Staubfilter, der außerhalb der Lüftungsöffnung angebracht ist, zusammen mit einem Reinigungsplan hinzuzufügen.

Interne Halterungen und untere Stützen: Reserviert für Käuferkomponenten

Die Fotos zeigen eine Innenhalterung an der Wand und eine Reihe geschlitzter Stützen weiter unten. Der Innenraum ist für vom Käufer bereitgestellte Komponenten reserviert: Leistungsschalter, Controller, Kommunikationsmodule oder Netzteile werden vom Käufer montiert, während Ouyue Electric das Gehäuse, die Halterungen und die Montagelöcher liefert. Die geschlitzte Halterung sitzt unterhalb der Entlüftung und trägt das Gewicht der Komponenten, ohne den Konvektionsweg zu blockieren.

Markierung des Sockelausschnitts: Vermeidung einer Wasserfalle

Die Grundplatte auf den Fotos weist eine kreisförmige Ausschnittmarkierung auf. Die Kabel werden von der Unterseite des Gehäuses eingeführt, wodurch eine Wasserfalle vermieden wird, die entsteht, wenn Kabel von der Seite eingeführt werden. Der reservierte Ausschnitt kann je nach Standort gestanzt oder geschlossen bleiben, wodurch Schäden an der Beschichtung durch Bohren vor Ort reduziert werden. Wenn Bohrungen vor Ort geplant sind, sollten in der Zeichnung Lochdurchmesser und -menge angegeben werden, damit Ouyue Electric die Arbeiten vor dem Versand abschließen kann.

Türscharniere: der Schwachpunkt in der Lebensdauer

Die Tür auf den Fotos ist durch seitliche Scharniere mit dem Gehäuse verbunden. Bei Scharnieren, Schlössern, Schrauben und Erdungsbolzen handelt es sich allesamt um freiliegende Teile, und in Küstengebieten, in Umgebungen mit starkem Salznebel oder in chemischen Umgebungen versagen freiliegende Teile normalerweise vor dem Gehäusekörper. Geben Sie Edelstahl 304 oder 316 passend zum Gehäusematerial an und vermeiden Sie galvanische Korrosion zwischen unterschiedlichen Metallen. Wenn die Tür leicht zu bedienen sein muss, sollten in der technischen Vereinbarung der Scharniertyp und das Wartungsintervall festgehalten werden.

Oberflächenbeschaffenheit und Chargenkonsistenz

Die Fotos zeigen eine hellgraue Beschichtung mit gleichbleibendem Glanz und gleichbleibender Farbe über eine Produktionscharge hinweg. Die Haltbarkeit der Beschichtung hängt von der Qualität der Vorbehandlung ab und nicht nur vom Pulver. Eine unvollständige Entfettung oder Entkalkung führt innerhalb von sechs Monaten bis zwei Jahren zu Blasenbildung und Abblättern. Käufer sollten nach der Art der Beschichtung und der Schichtdicke fragen und die Farbe anhand einer RAL- oder Pantone-Referenz bestätigen, um sichtbare Chargenunterschiede bei Nachbestellungen zu vermeiden.

Batch-Lieferung

Die Gehäuse auf den Fotos werden im Laufe einer Zeichnung mit einheitlichen Abmessungen und Ausschnittpositionen hergestellt. Ouyue Electric betreibt ein 2.000 Quadratmeter großes Werk in der Stadt Liushi, Wenzhou, Zhejiang, mit zwei Montagelinien, mehr als 10 Jahren Erfahrung in der Herstellung von Metallgehäusen und CE-Zertifizierung.

Gehäuse gibt es in Eisen, Edelstahl 304 und Edelstahl 316. Küsten- und Hochsalznebelprojekte werden besser von 316 bedient, während Binnenland- oder allgemeine Außenstandorte von 304 bedient werden. Die Mindestbestellmenge beträgt 10 Stück, mit zeichnungsbasierter Anpassung und Chargenlieferung.

Häufig gestellte Fragen

Können Insekten durch die Lüftungsöffnung eines regensicheren Verteilerkastens aus Edelstahl für den Außenbereich eindringen?

Hinter der Lüftungsöffnung ist ein Insektennetz angebracht, dessen Maschenweite so gewählt ist, dass häufig fliegende Insekten blockiert und gleichzeitig Luft durchgelassen wird. In staubigen Regionen sind ein waschbarer Staubfilter außerhalb der Lüftungsöffnung und ein regelmäßiger Reinigungsplan sinnvoll.

Welche Komponenten kann die Innenhalterung tragen?

Die interne Halterung und die untere geschlitzte Halterung befestigen vom Käufer bereitgestellte Leistungsschalter, Controller, Kommunikationsmodule oder Netzteile. Ouyue Electric liefert das Gehäuse, die Halterungen und die Befestigungslöcher, und der Käufer montiert die internen Komponenten.

Kann die Bodenkabeleinführung je nach Standort geöffnet werden?

Ja. Die Grundplatte weist einen reservierten kreisförmigen Ausschnitt auf, der je nach Standort ausgestanzt oder geschlossen bleibt, wobei Durchmesser und Menge anhand der Zeichnung bestätigt werden.

Warum wird ein Edelstahlgehäuse beschichtet?

Die Auswahl hängt von der Projektumgebung ab. Die Gehäuse auf den Fotos sind mit einer hellgrauen Beschichtung versehen, um eine gleichmäßige Farbanpassung zu gewährleisten und Oberflächenflecken leichter zu entfernen, während eine natürliche Edelstahloberfläche für allgemeine Außenaufstellungsorte geeignet ist.

Was ist die Mindestbestellmenge?

10 Stück. Länge, Breite, Höhe, Blechdicke, Material, Ausschnittpositionen, Aufdruck und Entlüftungsmenge werden alle nach Zeichnung gefertigt.

Verteilerkasten-Händler, Solar- und Energiespeicherunternehmen sowie Integratoren von Telekommunikations-Basisstationen können sich gerne an Ouyue Electric wenden, um Muster und Preise für regensichere Verteilerkästen aus Edelstahl für den Außenbereich zu erhalten. Nachdem eine Zeichnung oder Maßanforderung übermittelt wurde, bestätigt das technische Team Material, Ausschnitte, Oberflächenbeschaffenheit und Schutzniveau. Anfragen können über das Anfrageformular gesendet werden.
