Verteilerkasten aus Edelstahl mit Regenhaube und insektensicherer Belüftung

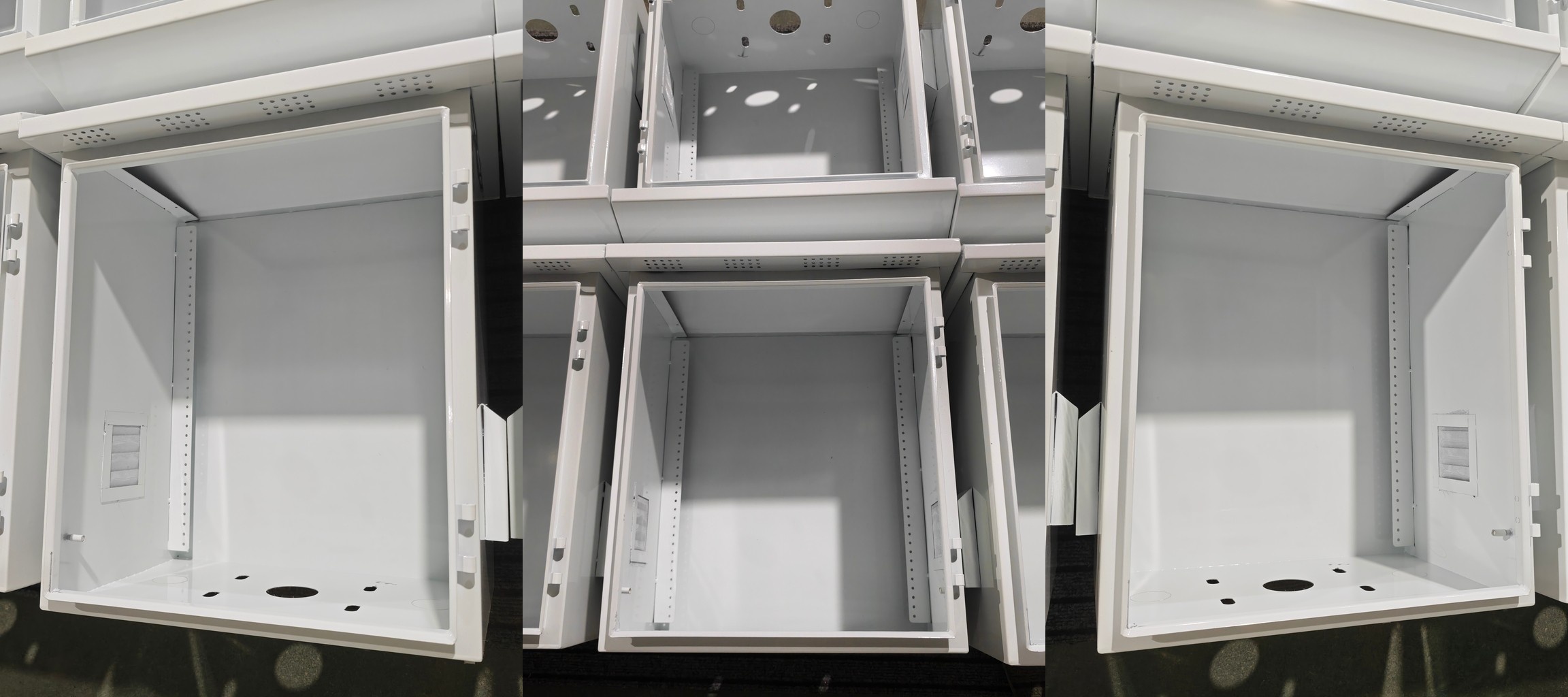

Ouyue Electric hat einen neuen Außenverteilerkasten aus Edelstahl für feuchte Märkte mit hohem Niederschlag und starkem Insektenbefall auf den Markt gebracht. Das Gehäuse verfügt über eine Regenhaube über der oberen Platte, Lüftungsöffnungen an der linken und rechten Seitenwand mit einem hinter jeder Öffnung angebrachten Insektenschutz, eine Montagehalterung im Inneren des Schranks für vom Käufer bereitgestellte Komponenten und Kabeleinführungslöcher an der unteren Platte.

Bei Schaltschränken im Freien in tropischen und Küstenregionen häufen sich drei Probleme. Monsunregen rinnt durch die Türnähte, Insekten dringen durch Lüftungsschlitze ein und nisten im Inneren, und Stromkomponenten erzeugen weiterhin Wärme, ohne dass es einen Ausweg gibt.

Ein vollständig versiegelter Schrank hält Regen fern und speichert Wärme. Ein Schrank mit offenen Lüftungsöffnungen gibt Wärme ab und lässt Insekten und Regen hinein. Der neue regensichere Verteilerkasten aus Edelstahl für den Außenbereich trennt die drei Aufgaben: Die Regenhaube und die unteren Kabeleinführungslöcher leiten Wasser ab, der Insektenschutz hält Insekten fern und die linken und rechten Lüftungsschlitze schaffen einen Konvektionsweg für die Wärme.

Warum feuchte Märkte einen belüfteten Verteilerkasten aus Edelstahl benötigen

In Südostasien und Südasien herrscht das ganze Jahr über hohe Luftfeuchtigkeit, die Monsunzeit dauert lange und die Insektenaktivität erstreckt sich über die meisten Monate des Kalenders. Telekommunikations-Basisstationen, Solaranlagen und Außenverteilerkästen befinden sich an ungeschützten Standorten, während Schaltnetzteile, Kommunikationsmodule und Wechselrichterlasten im Inneren weiterhin Wärme erzeugen.

Ein Verteilerkasten aus Edelstahl erfüllt in feuchten Regionen zwei Aufgaben: strukturelle Korrosionsbeständigkeit und Wärmemanagement der Luft im Schrankinneren. Feuchtigkeit und Salzsprühnebel stellen hohe Anforderungen an die Haltbarkeit der Beschichtung von kaltgewalztem Stahl, da ein einziger Beschichtungsbruch dazu führt, dass sich die Korrosion von der Bruchstelle nach innen ausbreitet.

Bei den Edelstahlsorten 304 und 316 liegt die Korrosionsbeständigkeit im Material und nicht in der Beschichtung, was die Abhängigkeit von der Integrität der Beschichtung verringert. Solar- und Energiespeicherprojekte, die im Freien montiert werden, setzen zunehmend auf Edelstahl für den Schrankkorpus.

Im Design: Was die fünf Komponenten bewirken

Das Regenverdeck reicht über die Vorder- und beide Seitenwände hinaus und leitet vertikalen Regen von der Türnaht und den Lüftungsschlitzen ab. Die Lüftungsöffnungen links und rechts bilden einen Konvektionspfad mit niedrigem Einlass und hohem Auslass.

Der Insektenschutz sitzt hinter jeder Lüftungsöffnung und ist so dimensioniert, dass er häufig fliegende Insekten abhält und gleichzeitig Luft durchlässt. Die interne Halterung sichert vom Käufer bereitgestellte Leistungsschalter, Steuerungen oder Kommunikationsmodule. Durch die unteren Kabeleinführungslöcher können Kabel von unten ein- und austreten, wodurch der durch die seitliche Einführung entstehende Wassereinfangkanal vermieden wird.

Bei staubigen Installationen empfiehlt Ouyue Electric, vor jeder Lüftungsöffnung einen abnehmbaren Staubfilter anzubringen und einen Reinigungsplan festzulegen. Die Belüftungsstruktur priorisiert die Wärmeabfuhr und eignet sich nicht für Orte mit häufigem Hochdruckwaschen. Auf der Produktseite werden geeignete und ungeeignete Umgebungen ausdrücklich angegeben.

Materialauswahl: Kaltgewalzter Stahl, 304 und 316

Das Material bestimmt, wie lange ein Outdoor-Schrank hält. In der folgenden Tabelle werden drei gängige Spezifikationen hinsichtlich Korrosionsbeständigkeit, geeigneter Umgebung und Kosten verglichen.

Der Auswahltest ist die Salzexposition. Für Projekte im Landesinneren und geschützte Außenbereiche eignet sich Edelstahl 304 gut, während Küstenstandorte, Gebiete mit starker Salzsprühnebel, Chemieanlagen und Entsalzungsprojekte Edelstahl 316 erfordern.

Der Preisunterschied zwischen den beiden Qualitäten ist groß, so dass eine falsche Materialwahl bei einem Verteilerkasten aus Edelstahl entweder zu Mehrkosten oder vorzeitiger Korrosion führt. Durch das Einbinden der Standortbedingungen in die Anfrage entfällt das Rätselraten.

Wo das Gehäuse passt

Beim neuen regensicheren Edelstahl-Verteilerkasten für den Außenbereich steht die Wärmeabfuhr im Vordergrund, wobei Regen- und Insektenschutz gleichermaßen berücksichtigt werden. Vier Anwendungen passen zum Design.

Der Vertrieb von Solar- und Energiespeicherkombinatoren steht an erster Stelle unter den vier. Solar-Kombinationskästen und Energiespeicher-Umwandlungsgeräte werden im Freien montiert, die Leistungsgeräte im Inneren laufen kontinuierlich und die Wärmeableitung ist wichtiger als eine vollständige Abdichtung.

In feuchten Märkten können Insekten, die in einen Schrank eindringen, Klemmen überbrücken und Kurzschlüsse verursachen, was den Insektenschutz für Anwendungen in Solarkombinatoren äußerst wertvoll macht. Ouyue Electric kann die Anzahl und Platzierung der Lüftungsöffnungen anhand der Projektlast bestätigen.

Lesen der Schutzart

Ouyue Electric liefert den regensicheren Edelstahl-Verteilerkasten für den Außenbereich in vier Schutzarten: IP54, IP55, IP56 und IP65. Das neue belüftete Design verwendet linke und rechte Lüftungsöffnungen mit Insektenschutz, und die Standard-Versandschutzart für das belüftete Modell ist IP54 oder IP55.

Bei Projekten, die IP56 oder IP65 erfordern, können Sie bei der Anfrage die Installationsumgebung und Kühlmethode angeben, und das technische Team von Ouyue Electric wird Ihnen eine geeignete Struktur bestätigen.

Käufer können den IP-Code nach IEC 60529 ablesen: Die erste Ziffer steht für Staub und die zweite Ziffer für Wasser. Der wahre Schutz eines belüfteten Schranks ergibt sich aus den Abmessungen der Regenhaube, der Lüftungsgeometrie, dem Insektenschutznetz und der Dichtung zusammen, daher ist die Struktur wichtiger als das Etikett.

Prüfen Sie bei der Projektabnahme, ob sich das Insektenschutzgitter zur Reinigung abnehmen lässt, ob der Türspalt gleichmäßig ist und ob die Dichtung vollständig ausgeschäumt ist.

Anpassung und Lieferung

Ouyue Electric betreibt ein 2.000 Quadratmeter großes Werk in Liushi, Zhejiang, mit zwei Montagelinien, mehr als 10 Jahren Erfahrung in der Herstellung von Metallgehäusen und CE-Zertifizierung. Der neue regensichere Edelstahl-Verteilerkasten für den Außenbereich lässt sich zeichnungsbasiert anpassen.

Länge, Breite, Höhe und Blechdicke passen sich alle an, während Ausschnittpositionen, Siebdruckmarkierungen, Abmessungen der Regenhaube und Anzahl der Lüftungsöffnungen den Projektspezifikationen folgen.

Die Mindestbestellmenge beträgt 10 Stück, was sowohl für den Lagerbestand des Händlers als auch für kleine Projektversuche geeignet ist. Als Gehäusematerial kann zwischen kaltgewalztem Stahl, Edelstahl 304 und Edelstahl 316 gewählt werden. Der abnehmbare Staubfilter ist optional erhältlich.

Häufig gestellte Fragen

Dringt Regen in die Entlüftungsöffnungen des neuen Edelstahl-Verteilerkastens ein?

Regen dringt nicht direkt ein. Die Regenhaube leitet vertikalen Niederschlag von der Schrankoberfläche ab und die Lüftungsöffnungen befinden sich an der linken und rechten Seitenwand hinter einem Insektenschutz und einem Wasserabweiser. Bei Standorten mit Schlagregen oder starkem Seitenwind senden Sie die Montageausrichtung bei der Projektbestätigung an Ouyue Electric.

Reduziert der Insektenschutz die Kühlung?

Der Luftstromnachteil hängt von der Maschenöffnung und der offenen Fläche ab. Ouyue Electric wählt die Maschengröße, um häufig fliegende Insekten abzuwehren und gleichzeitig einen ausreichenden Kühlluftstrom aufrechtzuerhalten. Bringen Sie in staubigen Regionen einen abnehmbaren Staubfilter vor jeder Lüftungsöffnung an und reinigen Sie ihn in festgelegten Abständen.

Welche Komponenten kann die Innenhalterung tragen?

Die Halterung sichert vom Käufer bereitgestellte Leistungsschalter, Controller, Kommunikationsmodule oder Netzteile. Ouyue Electric liefert nur den Schrank und die Halterung, die internen Komponenten bleiben im Ermessen des Käufers. Montagelöcher und DIN-Schienenpositionen können der Zeichnung vorbehalten werden.

Was ist die Mindestbestellmenge?

Die Mindestbestellmenge beträgt 10 Stück. Länge, Breite, Höhe, Blechstärke, Material, Ausschnitte, Regenhaube und Anzahl der Lüftungsöffnungen sind alle anpassbar, und der Staubfilter wird als Option geliefert.

Ist Edelstahl 316 für das Gehäuse erhältlich?

Ja. Küstenstandorte, Gebiete mit starkem Salznebel und Chemieanlagen eignen sich für Edelstahl 316, während Standorte im Landesinneren und allgemeine Außenbereiche gut für Edelstahl 304 geeignet sind. Beide Qualitäten verfügen über die gleiche belüftete, insektensichere Struktur.

Wie wird die Schutzart bestätigt?

Ouyue Electric bietet vier Schutzarten: IP54, IP55, IP56 und IP65. Das belüftete Modell wird standardmäßig mit IP54 oder IP55 geliefert. Geben Sie bei der Anfrage die Installationsumgebung und den Kühlbedarf an und das technische Team wird Ihnen eine Klasse empfehlen.

Kann am Edelstahl-Verteilerkasten ein Ventilator montiert werden?

Yes. Anzahl und Platzierung der Lüftungsöffnungen richten sich nach den Projektanforderungen, und Projekte zur aktiven Kühlung können eine Lüftermontageposition sowie eine Stromkabelführung reservieren. Das endgültige Ausschnittlayout wird anhand der Zeichnung bestätigt.

So fordern Sie ein Angebot an

Solar- und Energiespeicherunternehmen, Integratoren von Telekommunikationsbasisstationen sowie Ingenieurbüros für Wasseraufbereitung und Entsalzung können sich gerne an Ouyue Electric wenden, um Preise und Muster des neuen regensicheren Edelstahl-Verteilerkastens für den Außenbereich zu erhalten.

Nachdem eine Zeichnung oder eine Größenliste eingegangen ist, bestätigt das technische Team Material, Ausschnitte, Regenhaube und Lüftungsanordnung. Senden Sie Anforderungen über das Anfrageformular oder durchsuchen Sie dasKategorieseite für Verteilerkästen aus Edelstahl .
