Warum ist der Schweißprozess von Metallverteilerkästen so wichtig?

I. Schweißen: Ein „Problem“, das bei der Herstellung von Verteilerkästen leicht übersehen wird

Im Herstellungsprozess von Verteilerkästen aus Metall ist das Schweißen nach dem Schneiden und Biegen des Blechs ein entscheidender Schritt. Dieser Schritt stellt die strukturelle Integrität des Gehäuses sicher, indem einzelne Paneele sicher zu einer zusammenhängenden Einheit verbunden werden. Viele Hersteller legen jedoch Wert auf Blechdicke und Oberflächenbeschichtung, während sie die Schweißqualität unterbewerten.

Im Gegensatz dazu bewerten internationale Kunden – insbesondere solche in Europa, Nordamerika und Australien – routinemäßig die Gleichmäßigkeit der Schweißnaht, die Dichtigkeit und die Oberflächenveredelung nach dem Schweißen im Rahmen von Werksaudits oder Inspektionen vor dem Versand. Was ist der Grund für diese verschärfte Kontrolle?

II. Zwei gängige Arten von Schweißverfahren

Viele Verteilerkästen der unteren Preisklasse nutzen die Punktschweißtechnologie. An den Ecken des Kastens wird nur alle paar Zentimeter eine Punktschweißung durchgeführt, während die restlichen Nähte mit Dichtmasse verfüllt werden.

Kurzfristig bereitet dieser Vorgang keine Probleme, aber nach einem Jahr im Freien, in dem er Sonne und Regen ausgesetzt ist, altert die Dichtungsmasse und reißt, und Wasserdampf dringt durch die Lücken der Lötstellen in die Box ein und verursacht Rost und Kurzschlüsse in den internen Komponenten.

III. Warum ist der Schweißprozess so wichtig?

1. Dichtungsleistung: Sie bestimmt direkt das Schutzniveau

Verteilerkästen für den Außenbereich erfordern in der Regel einen Schutzgrad (IP) von IP54, IP65 oder höher, um eine ausreichende Beständigkeit gegen Umwelteinflüsse zu gewährleisten. Um eine zuverlässige Abdichtung zu erreichen, ist eine durchgehende, unterbrechungsfreie Verschweißung aller Gehäusenähte erforderlich. Im Gegensatz dazu entstehen beim Punktschweißen mikroskopisch kleine Lücken, die – trotz nachträglichem Auftragen von Dichtmittel – unter Betriebsbedingungen keine dauerhafte Dichtigkeit gewährleisten können.

International wird die Leistung der Gehäuseabdichtung durch standardisierte Testmethoden validiert: entweder der Unterdrucktest (Vakuumabfall), bei dem die Innenluft evakuiert und die Leckagerate quantitativ gemessen wird; oder der Hochdruck-Wassersprühtest, bei dem die Außenseite einem kontrollierten Wasserstrahl gemäß IEC 60529 ausgesetzt wird, gefolgt von einer internen Inspektion auf eindringende Feuchtigkeit. Empirische Tests belegen durchweg, dass durchgehend geschweißte Gehäuse im Vergleich zu punktgeschweißten Alternativen eine deutlich bessere Dichtungsleistung aufweisen.

2. Strukturelle Festigkeit: Widersteht Belastungen während Transport und Installation

Wenn der punktgeschweißte Kastenkörper angehoben, transportiert oder äußeren Krafteinwirkungen ausgesetzt wird, neigen die Schweißpunkte zur Rissbildung, wodurch sich der Kastenkörper verformt und die Türverkleidung nicht mehr schließt. Durch das kontinuierliche Schweißen entsteht eine durchgehende Metallverbindung, wodurch die Gesamtfestigkeit deutlich erhöht wird.

Bei internationalen Ingenieurprojekten müssen Verteilerkästen häufig Vibrationstests gemäß IEC 60068-2-6 und Stoßtests auf IK-Niveau (z. B. IK08) standhalten. Kontinuierliches Schweißen ist ein notwendiger Prozess, um diese Standards zu erreichen.

3. Schweißnähte beeinträchtigen die Lebensdauer des Korrosionsschutzes

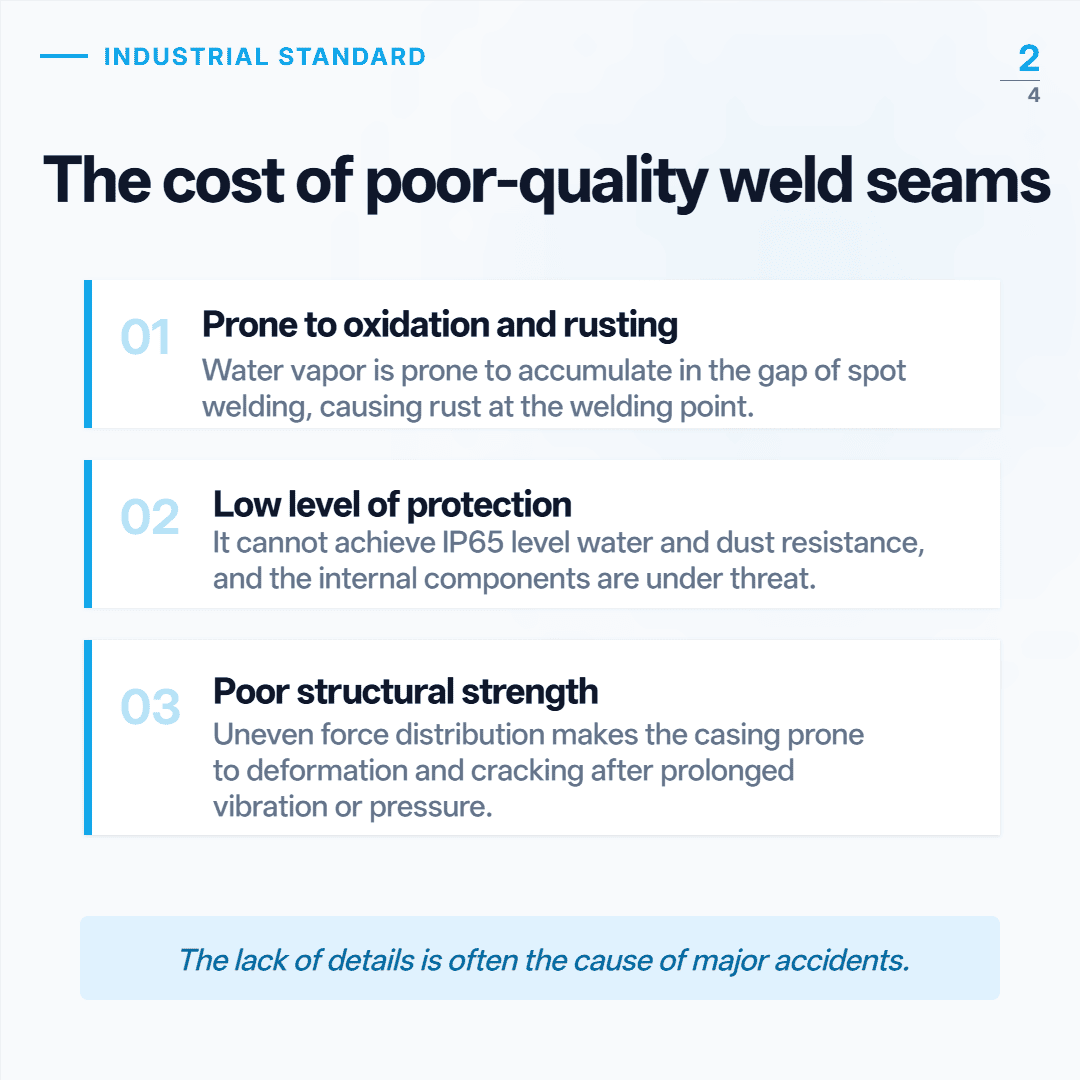

Die häufigste Fehlerursache bei Verteilerkästen aus Metall ist nicht, dass die Platten durchrosten, sondern dass zuerst die Schweißnähte rosten. Zu den Gründen gehören:

In den Spalten beim Punktschweißen sammeln sich häufig Feuchtigkeit und Elektrolyte an, was zu Spaltkorrosion führen kann.

Das Materialgefüge in der Wärmeeinflusszone des Schweißens verändert sich und seine Korrosionsbeständigkeit nimmt ab.

Bei unzureichendem Schleifen ist die Oberfläche der Schweißnaht rau und die Haftung der Beschichtung ist schlecht.

4. Ästhetischer Reiz: Es spiegelt das Markenimage wider

Auf dem europäischen und amerikanischen Markt spiegelt die Erscheinungsqualität der Produkte direkt das Fertigungsniveau der Lieferanten wider. Verteilerkästen mit rauen Schweißnähten und ungleichmäßigem Schliff gelten als unprofessionelle fehlerhafte Produkte.

International ist es in der Regel erforderlich, dass die Schweißnaht so geschliffen wird, dass sie bündig mit dem Grundmetall abschließt, eine gleichmäßige Oberflächenstruktur aufweist (z. B. durchgehende Drahtziehrichtung) und keine Schweißschlacke zurückbleiben darf. Bei der Prüfung der Ware berührt der Qualitätsprüfer mit den Händen den Schweißbereich, um ihn auf Grate oder Unebenheiten zu prüfen.

IV. Die Professionalität von Ouyue Electric in Bezug auf Schweißtechniken

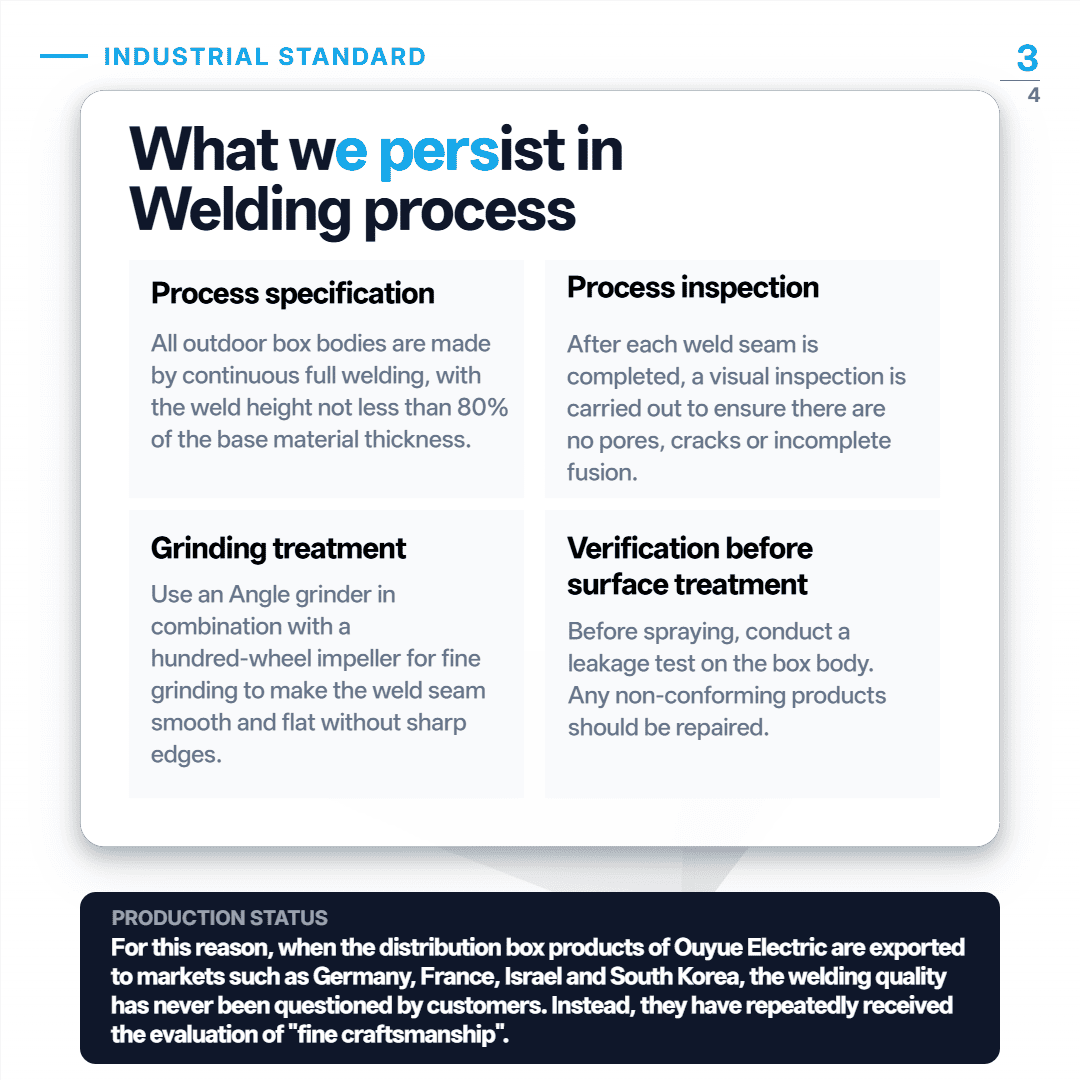

China Ouyue Electric Co., Ltd. hält sich bei der Herstellung von Metallverteilerkästen strikt an die folgenden Schweißstandards:

Warum uns wählen?

China Ouyue Electric Co., Ltd. ist seit über einem Jahrzehnt auf die Entwicklung und Herstellung von Metallverteilergehäusen spezialisiert. Alle für den Außenbereich zugelassenen Gehäuse werden durch kontinuierliches Vollschweißen hergestellt und einer strengen, standardisierten Dichtheitsprüfung unterzogen – gemäß den Anforderungen der IEC 60529. Potenzielle Kunden sind eingeladen, Vor-Ort-Audits unserer Schweißproduktionslinie durchzuführen und die Prüfung der Dichtungsleistung aus erster Hand mitzuerleben.

Für kundenspezifische Lösungen – einschließlich Verteilergehäuse, Gehäuse für Elektrofahrzeug-Ladestationen und industrielle Schaltschränke – bieten wir reaktionsschnelle technische Unterstützung und gemeinsame Entwicklung. Bei Ouyue Electric beginnen strukturelle Integrität und elektrische Sicherheit mit präzisionsgeschweißten, vollständig versiegelten Gehäusen.
