Maßgeschneiderte, regensichere Ladeverteilerbox für Elektrofahrzeuge im Freien: Es stehen 16 Größen zur Verfügung, die flexible Lösungen für die Anpassung der Ladesäulen bieten

2026-04-22 0 Hinterlassen Sie mir eine Nachricht

Wie entwirft man einen Verteilerkasten für die Ladestation für Elektrofahrzeuge im Freien?

Mit der beschleunigten Einführung von Ladestationen für Elektrofahrzeuge weltweit steigt die Nachfrage nach Außenverteilerkästen zur Unterstützung von Ladesäulen kontinuierlich. Im Gegensatz zu Innenverteilerkästen müssen Außenverteilerkästen für Ladesäulen mehrere Anforderungen erfüllen, wie z. B. Regen- und Staubdichtigkeit, Wärmeableitung, Beobachtung und Sicherheitsschutz.

Entsprechend den tatsächlichen Anwendungsszenarien koreanischer Kunden hat das chinesische Unternehmen Ouyue Electric Co., Ltd. eine maßgeschneiderte regensichere Ladeverteilerkastenserie für Elektrofahrzeuge für den Außenbereich entwickelt, die 16 verschiedene Größen umfasst und an Ladesäulen unterschiedlicher Leistung und Konfiguration angepasst werden kann. Im Folgenden finden Sie eine Einführung in eine der typischen Größen.

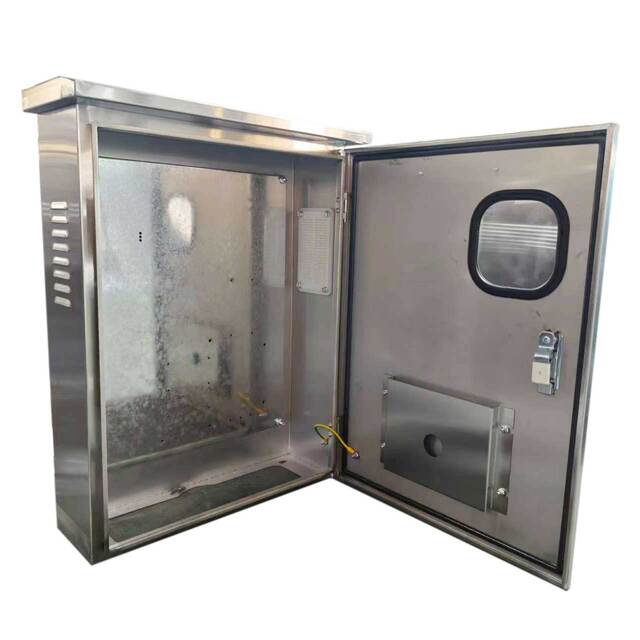

Hauptstrukturmerkmale

Position der Komponenten	Beschreibung des Designs	Funktion der Funktion
Oberseite der Box	Regensicheres Dachtraufendesign, vordere Verlängerungstraufe mit Tropfkante	Verhindern Sie das Eindringen von Regenwasser in die Türnaht und schützen Sie die internen elektrischen Komponenten
Vorderseite der Box	Ausgestattet mit Flugzeugverriegelung (AB wasserdichte Serie), Schlosskörper bündig mit dem Türschild abschließen	Diebstahl- und Aufbruchschutz, mit Dichtungsband zur Verbesserung der Wasserdichtigkeit
Vorderseite der Box	Kundenspezifisches Typenschild mit dem Inhalt „Lade- und Verteilerbox für Elektrofahrzeuge“	Die Produktidentifizierung ist klar, leicht zu identifizieren und vor Ort zu pflegen
Vorderseite der Box	Quadratisches Beobachtungsfenster aus Glas, doppelt gehärtetes Glas	Beobachten Sie den Status interner Anzeigen, Displays oder elektronischer Komponenten, ohne die Tür zu öffnen
Beide Seiten der Box	Lüftungsschlitze	Bilden Sie einen Konvektionswärmeableitungskanal und senken Sie die Temperatur im Kasten
Unterseite der Box	Reservieren Sie offene Löcher für die Ladesäulenschnittstelle	Es ist bequem, die Stromleitung und die Signalleitung der Ladesäule einzuführen und zu führen, und sie ist versiegelt und wasserdicht

Internes Layout: reservierter Installationsort

Je nach Kundenwunsch wurde der Verteilerkasten vorgeplant und die Einbauposition verschiedener elektrischer Komponenten reserviert, die für die Ladesäule des Elektrofahrzeugs erforderlich sind. Benutzer können die folgenden Komponenten entsprechend der tatsächlichen Konfiguration installieren:

Einlass-Hauptschalter (Kunststoffgehäuse).Leistungsschalter) Einbaulage, mit Standard-DIN-Führungsschiene
Spezielle feste Halterung für Lademodul
AC-Kontaktgeber und Smart-Meter-Montageposition (Halterungsschiene oder Bodenplattenbefestigung)
Installationsbit für Überspannungsschutz (SPD, Typ 2 Blitzschutz).
Geerdete Kupferschiene und Nullanschlussschiene
Reservebits für Hilfsspannungsversorgung und SPS-Kommunikationseinheit

Hinweis: Das Innere des Kastens verfügt über eine modulare Trennwandkonstruktion, und jeder Bereich ist durch eine Kabelnut getrennt, so dass der Leitungsweg frei ist, was für die Verkabelung vor Ort und spätere Wartungsarbeiten praktisch ist. Alle reservierten Positionen sind gemäß den standardmäßigen elektrischen Abstands- und Wärmeableitungsanforderungen geplant, um einen sicheren Betrieb nach der Installation der Komponenten zu gewährleisten.

Anwendungsszenario einer regensicheren Lade- und Verteilerbox für Elektrofahrzeuge im Freien

Diese Verteilerkastenserie wird häufig verwendet für:

Tiefgarage und Bodenladesäule im Wohngebiet
Öffentliche Ladestationen, Ladesäulen in Hochgeschwindigkeits-Raststätten
Einkaufszentren, Lademöglichkeiten für Parkplätze in Bürogebäuden
Spezielle Ladesäule für Busbahnhof und Logistikpark

Ou Yue Source Factory bietet maßgeschneiderte Servicevorteile

Sechzehn Größen, flexibel anpassbar: der gleiche Erscheinungsstil, unterschiedliches Volumen, Anpassung an die vielfältige Szene vom langsamen Befüllen im Haushalt bis zum schnellen Befüllen im öffentlichen Raum.
Anpassung des gesamten Prozesses: Von der Boxgröße über das interne reservierte Layout bis hin zur Farbe und dem Inhalt des Typenschilds kann bei Bedarf angepasst werden.
Schnelle Prüfung: Die Musterlieferzeit beträgt 5–7 Werktage und unterstützt Kunden im Ausland dabei, Zeichnungen aus der Ferne zu bestätigen.
Batch-Lieferung: Die Lieferkapazität reicht aus, um alle Arten von Beschaffungsanforderungen in großem Umfang zu erfüllen.

lectric Co., Ltd. konzentriert sich auf dieHerstellung von Elektrokästen aus Metall seit mehr als zehn Jahren,und verfügt über umfassende Erfahrung in der Anpassung von Lade- und Verteilerkästen für Elektrofahrzeuge. Das Unternehmen ist mit Laserschneid-, CNC-Biege-, automatischen Spritz- und Montagelinien ausgestattet, um den gesamten Produktionsprozess von der Zeichnung bis zum fertigen Produkt zu unterstützen.

Mit professionellen technischen Lösungen und zuverlässiger Lieferqualität sorgt Ouyue Electric für einen langfristigen und stabilen Schutz Ihrer Ladeanlagen.Willkommen zur Beratung und zum Kauf.
