Gewittersaison-Außenverteilerkasten, wie schützt man ihn vor Blitzen? Analyse des Designs einer geerdeten Kupferschiene und eines Überspannungsschutzes eines Verteilerkastens aus Edelstahl

I. Blitzeinschläge spalten nicht nur das Dach – warum brauchen Außenverteilerkästen einen Blitzschutz?

Wenn ein Blitz in ein Gebäude oder ein angrenzendes Gelände einschlägt, kann der momentane Strom Größenordnungen von mehreren zehn Kiloampere bis zu mehreren hundert Kiloampere erreichen. Dieser große Stromimpuls bedroht Außenverteilerkästen über zwei Hauptwege:

1. Direkter Blitzeinschlag: Blitze treffen direkt auf den Verteilerkasten oder die angeschlossenen Kabel. Die Wahrscheinlichkeit dieses Szenarios ist zwar gering, doch sobald es eintritt, wird die interne Ausrüstung des Verteilerkastens augenblicklich fast vollständig zerstört.

2. Induzierter Blitzeinschlag und Überspannung im Stromnetz: Ein weitaus häufigeres Szenario tritt auf, wenn ein Blitz in eine entfernte Stromleitung oder ein Kommunikationskabel einschlägt und eine Überspannung erzeugt, die sich entlang des Leiters zum Verteilerkasten ausbreitet; Alternativ dazu induziert ein Blitzeinschlag in die angrenzende Erde durch starke elektromagnetische Impulse eine Überspannung an den ankommenden und abgehenden Kabeln des Verteilerkastens. Diese „indirekt übertragene“ Überspannung kann mehrere tausend Volt erreichen, was die Spannungsfestigkeit herkömmlicher elektronischer Komponenten bei weitem übersteigt, Leiterplatten durchbricht und Leistungsmodule sofort durchbrennt.

In Anwendungsszenarien wie Verteilerkästen für die Sicherheitsüberwachung im Freien, Verteilerkästen für Ladestationen und Verteilerkästen für Kommunikationsbasisstationen weist die interne Ausrüstung einen hohen Anlagewert und strenge Anforderungen an eine kontinuierliche Stromversorgung auf. Daher ist der Blitzschutz keine optionale Zusatzfunktion, sondern eine zwingende konstruktive Anforderung.

II.Das Erdungssystem von Verteilerkasten aus Edelstahl – die Grundlage des Blitzschutzes

Der Verteilerkasten aus Edelstahl dient alskritisches Glied in Blitzschutz- und Erdungssystemen, mit seinem Kern Komponenten im Einzelnen wie folgt:

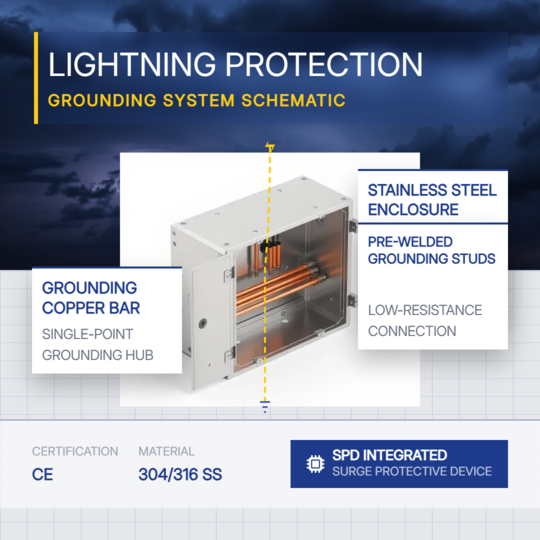

1. Erdungskupferschiene: Die Konvergenzverbindung für alle Schutzerdungsleitungen

Die im Inneren montierte Erdungskupferschiene Der Verteilerkasten ist das Herzstück des gesamten Erdungssystems des Kastens. Der Spezielles Erdungskabel des Blitzableiters, das Erdungskabel des Boxgehäuse und die Schutzerdungskabel aller angeschlossenen Geräte alle laufen an dieser Kreuzung zusammen, bevor sie an das Erdungsnetz angeschlossen werden über das Haupterdungskabel. Diese Kupferstange ist aus Messing gefertigt bietet hervorragende elektrische Leitfähigkeit und Korrosionsbeständigkeit. Verglichen Mit verzinkten Eisenstangen korrodieren Messingstangen nach längerem Gebrauch nicht. und ihr Kontaktwiderstand bleibt stabil, ohne mit der Zeit zu steigen.

Der wichtigste funktionale Wert der Erdung Kupferschiene in Blitzschutzanlagen ist auf die ausgerichtet „Single-Point-Erdung“-Prinzip: Schutzerdung aller Geräte an derselben Stelle zusammenlaufen, was Sekundärschäden an der Ausrüstung verhindert verursacht durch Potenzialunterschiede, die durch mehrere verteilte Erdungspunkte verursacht werden. Bei der augenblicklichen Entladung von Blitzströmen entsteht ein kurzfristiger Höchstwert An der Erdungskupferschiene bildet sich Potenzial. Wenn jedoch die Gehäuse und Die Signalerden aller angeschlossenen Geräte sind elektrisch äquipotential Wenn das Kabel mit dieser Kupferschiene verbunden ist, entsteht keine gefährliche Potenzialdifferenz zwischen verschiedenen Geräten.

2.Edelstahlgehäuse: Ein inhärenter Äquipotentialkörper

Der Kastenkörper aus Edelstahl 304 ist elektrisch leitfähig als integrierte Struktur. Sobald das Kastengehäuse zuverlässig ist Durch die Verbindung mit der Erdungskupferschiene bildet die gesamte Box ein Äquipotential Körper mit Faraday-Käfig-Effekt. Auch wenn das äußere elektromagnetische Feld Ändert sich der Zustand drastisch, bleibt die elektromagnetische Umgebung im Inneren der Box erhalten relativ stabil. Das Kastengehäuse bietet auch ein gewisses Maß an Abschirmung und Dämpfung für interne elektromagnetische Impulse. Mittlerweile ist die Der Potenzialausgleich des Kofferaufbaus gewährleistet, dass das Bedienpersonal nicht gestört wird der Gefahr eines Stromschlags ausgesetzt sein [im Falle eines Isolationsfehlers der Anlage].

III. Inspektion vor einem Regenschauer -Drei Punkte zum Blitzschutzsystem der Außenverteilung Boxen

Für den Außenbereich sind Verteilerkästen bereits vorhanden In Betrieb genommen wird empfohlen, dass das Bedienungs- und Wartungspersonal Führen Sie die folgenden Inspektionen vor dem Eintreffen des Gewitters durch Hochrisikozeitraum:

1. Sichtprüfung der Erdung Verbindungen:

Überprüfen Sie, ob alle Anschlüsse an der Erdungskupferschiene vorhanden sind sicher befestigt, ob die Isolationsschicht des Erdungskabels vorhanden ist intakt ist und ob die Oberfläche des Kupferstabs starke Oxidation oder Rost aufweist. Wenn Sie feststellen, dass es locker ist, ziehen Sie es sofort fest; ob Korrosion vorliegt Wenn ein Fehler auftritt, tauschen Sie die entsprechende Komponente sofort aus.

2. Erdungswiderstand Messung:

 Verwenden Sie zum Messen einen speziellen Erdungswiderstandstester Erdungswiderstand der Haupterdungselektrode des Verteilerkastens. Wenn der gemessene Wert 10 Ohm überschreitet, überprüfen Sie die Erdungselektrode auf Korrosion, Bruch oder prüfen Sie, ob der umgebende Boden übermäßig trocken ist. Fügen Sie zusätzliche Erdungselektroden hinzu oder tragen Sie ein widerstandsreduzierendes Mittel auf benötigt.

3.SPD-Statusprüfung:

Am meisten SPDs sind mit einem Statusanzeigefenster ausgestattet, wobei Grün den Normalzustand anzeigt Betrieb und Rot zeigt einen Fehler an, der ersetzt werden muss. SPDs werden schrittweise nach der Aufnahme mehrerer Überspannungen abgebaut werden. Wenn das Statusfenster rot wird, ist es Zeigt an, dass der interne Varistor ausgefallen ist und ersetzt werden muss rechtzeitig; andernfalls versagt die Blitzschutzfunktion normal funktionieren.

IV:OUYUE Electrical bietet eine schnelle Anpassung von Regensichere Verteilerkästen für den Außenbereich

Eine zuverlässige Blitzschutzlösung für Außenverteilerkästen geht auf standardisierte Strukturebene zurück Gestaltung des Gehäuses, einschließlich der Potentialausgleichsverbindung vom Erdungskupferschiene zum Edelstahlgehäuse sowie zum Pfad von den vorinstallierten Erdungsschrauben bis zum SPD-Montagesockel. Ouyue Die Edelstahl-Verteilerkästen von Electric sind mit einem strukturierten Gehäuse ausgestattet Erdungssystem ab Werk, das eine standardisierte und zuverlässige Grundlage bietet Plattform für Blitzschutzbau, täglichen Betrieb und Wartung für Endbenutzer.

 Nach Bestätigung der Produktzeichnungen, Fertige Produkte können innerhalb von 7 Kalendertagen zum Vertrieb geliefert werden. Ganz gleich, ob Sie eine Standardkonfiguration oder eine individuell angepasste Beleuchtung benötigen Wenn Sie eine Schutzlösung benötigen, übermitteln Sie uns bitte Ihre technischen Spezifikationen erhalten Sie zeitnah Lösungsvorschläge und eine Musterfertigung Zeitleiste.
