Wie kann das Problem der schwierigen Flächenbelegung für städtische Ladesäulen gelöst werden? Der an der Wand montierte Verteilerkasten aus Edelstahl wird über dem Boden installiert, um Platz auf dem Boden zu schaffen

I. Das räumliche Dilemma hinter der dichten Aufstellung bodenstehender Ladesäulen

Im Jahr 2026 wächst die weltweite Ladeinfrastruktur für Elektrofahrzeuge weiterhin rasant. Laut IEA-Daten hat die Zahl der öffentlichen Ladepunkte weltweit die 5-Millionen-Marke überschritten, wobei China, Europa und Nordamerika über 80 % des Wachstums ausmachen. Allerdings steht die Installation von Ladestationen in städtischen Kerngebieten vor einer immer größeren Herausforderung: Es gibt einfach keinen Platz mehr für Elektroverteilerkästen.

In typischen europäischen Altstadtvierteln betragen die Gehwegbreiten häufig weniger als 3 Meter. Ein am Boden montierter Elektroverteilerkasten nimmt etwa 0,3 bis 0,5 Quadratmeter Bodenfläche ein, was nicht nur die Fußgängerbreite verringert, sondern auch eine Stolpergefahr darstellt. In Tiefgaragen in Wohnanlagen, wo jeder Zentimeter Platz kostbar ist, benötigen bodenmontierte Verteilerkästen zusätzlichen Platz für Installationssockel und Antikollisionspfosten, wodurch die verfügbare Fläche weiter komprimiert wird.

Ladestationsbetreiber stehen bei intensivem Einsatz vor drei praktischen Herausforderungen: großer Platzbedarf an Verteilerkästen, schwierige Genehmigungsprozesse und Anfälligkeit für Fahrzeugkollisionen. Das Konzept wandmontierter Verteilerkästen aus Edelstahl besteht darin, sie an Wänden oder Masten an erhöhten Stellen zu installieren, wodurch kein Platz auf dem Boden benötigt wird, was sie zu einer zunehmend bevorzugten Lösung in städtischen Ladeszenarien macht.

II. Wandmontierte Balkenstruktur: Im Werk vormontiert und kann nach dem Bohren der Löcher vor Ort sofort aufgehängt werden

Der neue wandmontierte wasserdichte Verteilerkasten aus Edelstahl für den Außenbereich von Ouyue Electric verfügt über einen auf der Rückseite installierten Montagebalken, der die wichtigste Strukturkomponente für die erhöhte Installation darstellt. Der Träger aus Edelstahlprofil wird mit Bolzen an der Gehäuserückwand befestigt und ist so ausgelegt, dass er bei voller Beladung das volle Gewicht der Box trägt.

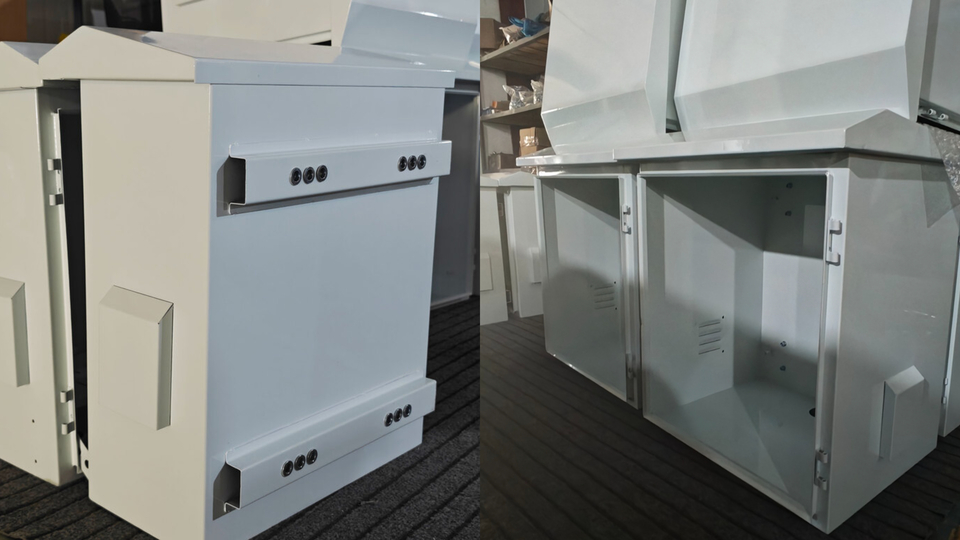

Wie auf dem zweiten Foto zu sehen ist, sind an beiden Enden des Balkens Installationslöcher vorgebohrt. Bei der Installation vor Ort stecken Sie einfach Dehnbolzen in die Wand oder die aufrechte Säule, hängen das Gehäuse auf und ziehen die Muttern fest, um es zu befestigen – kein Schweißen oder komplexe Montagehalterungen erforderlich. Im Vergleich zu herkömmlichen bodenmontierten Verteilerkästen, die Betonfundamente und eingebettete Ankerbolzen erfordern, verkürzt dieses wandmontierte Design die Bauzeit vor Ort von mehreren Stunden auf weniger als eine halbe Stunde.

III. Edelstahlmaterial + IP65 wasserdicht: Hält Outdoor-Tests stand

Durch die erhöhte Installation werden Platz- und Wasserdichtigkeitsprobleme beseitigt, Wandverteilerkästen müssen jedoch dennoch einer langfristigen Einwirkung von Außenbedingungen standhalten. Dieses Produkt von Ouyue Electric erfüllt Outdoor-Standards in Bezug auf Materialien und Schutz:

Das Gehäuse besteht aus Edelstahl 304, geformt durch integriertes Laserschneiden und CNC-Biegen. Der natürliche Passivfilm des Edelstahls widersteht Schäden durch ultraviolette Strahlen und Regenwasser, und das Grundmaterial rostet nicht, selbst wenn die Beschichtung versehentlich zerkratzt wird. Diese Funktion ist besonders wichtig bei städtischen Ladestationen am Straßenrand, wo Verteilerkästen mit größerer Wahrscheinlichkeit von umherfliegenden Steinen getroffen oder von Fußgängern angeschürft werden.

Die Schutzart erreicht IP65.An den Rändern des Türblatts sind Dichtungsstreifen aus geschlossenzelligem EPDM-Schaum angebracht, die beim Schließen der Tür gleichmäßig gegen den Türrahmen gedrückt werden, wodurch eine kontinuierliche, nahtlose Abdichtung über den gesamten Umfang gewährleistet wird und auch direkter starker Regenspritzer standhält. Die wasserdichte Dachschräge besteht aus einem einzigen Stück gebogenem Edelstahl ohne Schweißnähte und verhindert so das Eindringen von Regenwasser von oben.

Das wandmontierte Design bietet doppelten Schutz vor Wasser.Durch die Aufhängung des Geräts über dem Boden wird verhindert, dass die Ausrüstung untergetaucht wird, selbst wenn auf der Straße stehendes Wasser vorhanden ist. In Gebieten mit starken Regenfällen und veralteten Stadtentwässerungssystemen ist diese Konstruktion zuverlässiger als erhöhte Bodensockel.

IV. Drei Anwendungsszenarien für das neue Energieladen in Städten

An der Wand montierter wasserdichter Verteilerkasten aus Edelstahl für den Außenbereich, geeignet für verschiedene Installationsumgebungen städtischer Ladestationen:

Wandmontage:Wird direkt an bestehenden Wänden in Tiefgaragen und Gebäudeaußenseiten installiert, ohne dass Parkraum belegt wird.

Säulenhalterung:Die Ladestationsbox wird mit einer Klemme am Strommast oder Straßenlaternenmast befestigt und verfügt über dieselbe Montagestruktur wie die Ladeeinheit.

Seitlich im Geräteraum montiert:Wird an der Seite eines Verteilerraums oder -schranks installiert und dient als sekundäres Verteilerfeld für die Stromkreise der Ladeeinheit, wodurch Platz im Geräteraum gespart wird.

V. Das weltweite Wachstum von Ladesäulen hat die Nachfrage nach Wandverteilerkästen vorangetrieben

Prognosen der IEA zufolge muss die weltweite öffentliche Ladeinfrastruktur bis 2030 15 Millionen erreichen, um den Wachstumszielen für Elektrofahrzeuge gerecht zu werden. Dies bedeutet, dass in den nächsten vier Jahren etwa 10 Millionen zusätzliche öffentliche Ladegeräte installiert werden müssen, von denen sich ein erheblicher Teil in Ballungsgebieten mit hoher Bevölkerungsdichte befinden wird.

Wandverteilerkästen für städtische Ladestationen werden zunehmend zur bevorzugten Lösung. Ob in den engen historischen Gassen Europas, in den mehrstöckigen Parkhäusern Nordamerikas oder in den dicht besiedelten Apartmentkomplexen Südostasiens – diese Standorte haben eine gemeinsame Herausforderung: begrenzte Grundfläche, aber ausreichend Platz für Wände und Säulen. Wandmontierte Verteilerkästen aus Edelstahl erfüllen diesen weltweiten Bedarf perfekt, indem sie durch erhöhte Installation Bodenfläche einsparen, IP65-Schutz gegen Außeneinflüsse bieten und mit langlebigen Edelstahlmaterialien eine lange Lebensdauer gewährleisten.

VI. Ouyue Electric unterstützt eine schnelle Lieferung

Dieses Produkt von Ouyue Electric ist mit dem an der Rückwand montierten Querträger und der wasserdichten IP65-Versiegelung als Kernmerkmale konzipiert und speziell auf städtische Ladeszenarien im Freien zugeschnitten. Das Produkt hat die CE-Zertifizierung und die Prüfung der Schutzart IP65 bestanden. Es unterstützt die Anpassung von RAL-Farbkartenfarben wie leuchtendem Orange und Grauweiß und erfüllt so die gesetzlichen Anforderungen verschiedener Märkte.

Nach Bestätigung der Produktzeichnungen dauert es nur 7 Tage, bis das fertige Produkt hergestellt ist.Unabhängig davon, ob Sie ein städtischer Ladesäulenbetreiber, ein kommunaler Ingenieur oder ein Lieferant von Stromverteilungsgeräten im Ausland sind, freuen wir uns über die Zusendung technischer Anforderungen oder Fotos von Installationsszenen. Wir werden Ihnen schnellstmöglich Lösungsvorschläge und Mustertermine unterbreiten.
