Der neue Stromverteilerschrank XL-21 von Ouyue Electric wurde auf den Markt gebracht und die erste Charge ist für Südkorea bestimmt

I. Geteilte obere und untere Struktur

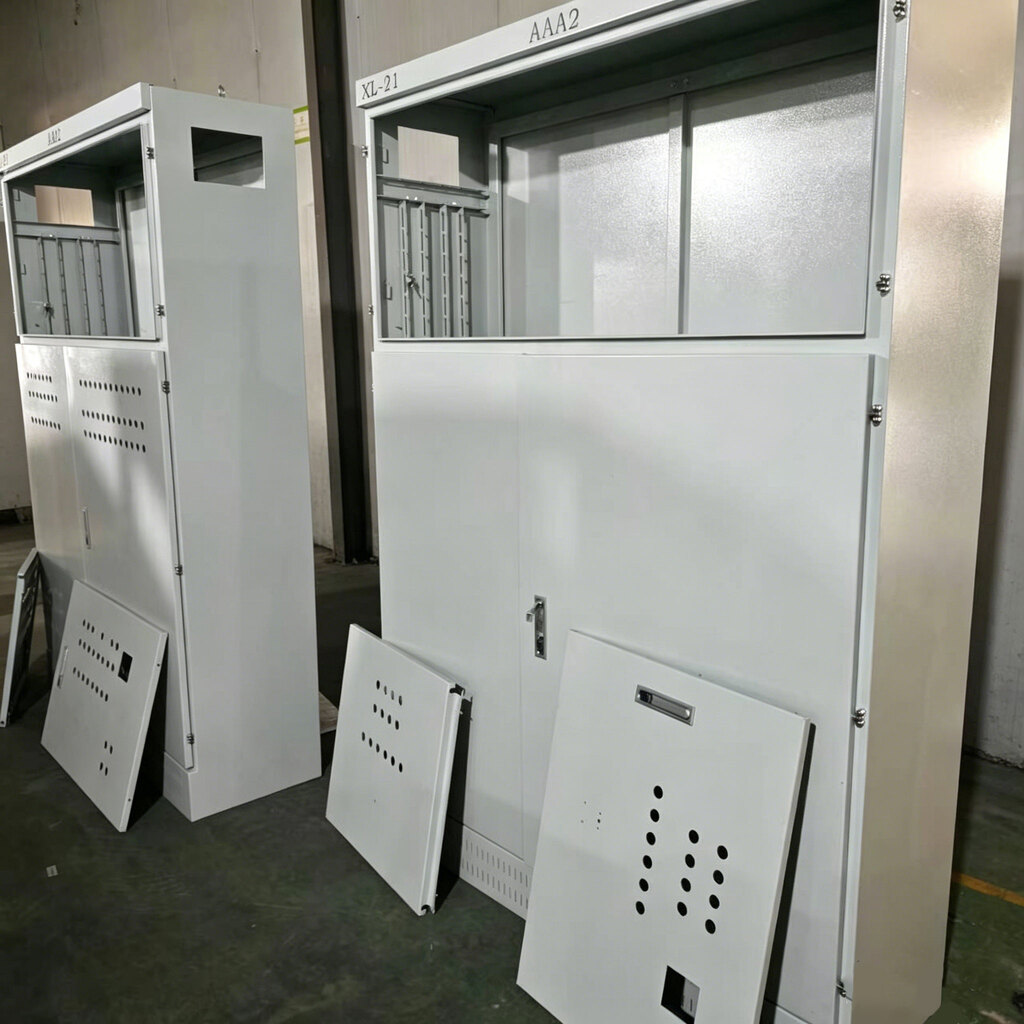

Das erste reale Foto zeigt das Gesamtbild des Stromverteilerschranks XL-21. Der Schrank verfügt über ein geteiltes Ober- und Unterstrukturdesign, das die Funktionsbereiche klar in zwei unabhängige Räume, den Ober- und den Unterbereich, aufteilt.

Oberer Teil: Fensterbereich zur Instrumentenbeobachtung

Für die Anordnung von Amperemetern, Voltmetern, Kontrollleuchten, Umschaltern und anderen Mess- und Anzeigekomponenten ist auf der Oberseite des Schranks ein transparenter Fenstereinbauplatz reserviert. Das Bedien- und Wartungspersonal muss die Schranktür nicht öffnen. Durch das Fenster können sie elektrische Parameter ablesen und den Betriebsstatus in Echtzeit ermitteln, was die Effizienz bei der täglichen Inspektion und Fehlererkennung erheblich verbessert. Die Oberseite des Schranks ist für Identifikationspositionen reserviert, die je nach Kundenwunsch mit Stromkreisnummern, Gerätetypenschildern oder Sicherheitswarnschildern beklebt werden können.

Unterer Teil: Hauptschalter-Bedienfach

Das Hauptschalter-Bedienfach an der Unterseite des Schranks ist mit einem unabhängigen Türschloss ausgestattet. Die Oberfläche der Schranktür ist mit mehreren Sätzen runder Wärmeableitungslöcher ausgestattet, die mit der Rückplatte zur Wärmeableitung derselben Spezifikation auf der Rückseite des Schranks vordere und hintere Konvektionsluftkanäle bilden. Während die Belüftung und Wärmeableitung gewährleistet ist, wird der Durchmesser der runden Löcher im Gleichgewicht zwischen Staubverhinderung und Wärmeableitung gesteuert, wodurch das Eindringen von Staub reduziert wird. Die Lagertür ist mit einem speziellen mechanischen Schloss ausgestattet, um eine Fehlbedienung durch Unbefugte zu verhindern und die Anforderungen an das elektrische Sicherheitsmanagement von Industriestandorten zu erfüllen.

II. Internes einstellbares Installationssystem: Ein Schranksatz ist mit mehreren Stromverteilungssystemen kompatibel

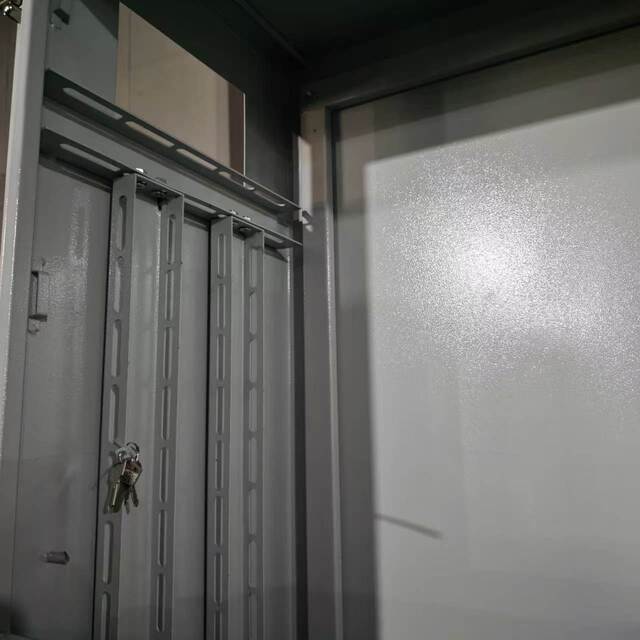

Das zweite echte Foto konzentriert sich auf die internen Strukturdetails des Stromverteilerschranks XL-21 und zeigt das wichtigste Designmerkmal dieses Produkts – das vollständig anpassbare Installationssystem.

Installieren Sie mehrere Sätze verstellbarer Installationssäulen vor

Der Innenraum des Schrankes ist mit mehreren Längsmontagesäulen mit jeweils Langlöchern vorinstalliert. Die Installationsführungsschienen und Installationsplatten können entlang der Säulen stufenlos in der Höhe nach oben und unten verstellt werden. Dies bedeutet, dass derselbe Schrank je nach tatsächlichem Stromverteilungsplan flexibel an unterschiedliche Spezifikationen von Kompaktleistungsschaltern, Wechselstromschützen, Thermorelais und Kupferschienen angepasst werden kann. Unabhängig davon, ob es sich um einen 200-A- oder 630-A-Hauptschalter handelt und ob es sich um eine Multi-Loop- oder Wenig-Loop-Konfiguration handelt, können die Installationspositionen nach Bedarf angeordnet werden, ohne dass der Schrank ausgetauscht werden muss.

Die Abteile des Lagers sind unabhängig und die starke und schwache Elektrizität sind getrennt

Der Instrumentenbereich und der Hauptschalterraum sind durch Metalltrennwände getrennt, um eine getrennte Verkabelung für starke und schwache Elektrizität zu erreichen. Dieses Design hat zwei wesentliche Bedeutungen: Erstens werden die elektromagnetischen Störungen, die durch den großen Strom im Hauptstromkreis erzeugt werden, im unteren Fach isoliert und haben keinen Einfluss auf die Messgenauigkeit der Instrumente und Signalleitungen im oberen Fach. Zweitens: Halten Sie bei der Inspektion des Hauptschalters den oberen Schaltkreis des Instruments isoliert, um das Risiko einer versehentlichen Berührung zu verringern. In der Trennwand sind Löcher für die Kabelführung vorgesehen, und an den Kabeldurchführungspunkten sind Gummischutzöffnungen vorgesehen, um zu verhindern, dass die Isolierschicht durchtrennt wird.

III. Kaltgewalztes Stahlblech + elektrostatische Pulverbeschichtung: Bietet langfristigen Schutz für die Stromverteilung in Innenräumen

Der Stromverteilerschrank XL-21 besteht aus hochwertigem kaltgewalztem Stahl, der durch integriertes Laserschneiden und CNC-Biegen geformt wird, wobei die Ecken mithilfe von Schraubverbindungen zusammengefügt werden. Im Vergleich zu vollständig geschweißten Strukturen gewährleistet die Schraubverbindung die strukturelle Integrität und bietet gleichzeitig mehr Komfort bei der Demontage, Wartung sowie beim Austausch oder der Aufrüstung interner Komponenten.

Die Gehäuseoberfläche ist mit einer elektrostatischen Pulverbeschichtung versehen und weist eine mattgrau-weiße Oberfläche auf. Im Vergleich zum herkömmlichen Farbspritzen bietet die elektrostatische Pulverbeschichtung eine stärkere Haftung und eine überlegene Schlag- und Korrosionsbeständigkeit. In industriellen Innenräumen – wie Werkstätten, Fabriken und Umspannwerken – bleibt es auch bei langfristiger Nutzung langlebig, ohne abzusplittern oder zu rosten. Die mattgrau-weiße Beschichtung sorgt für eine klare, moderne Ästhetik, die das standardisierte Design von Verteilerräumen in verschiedenen Industrieumgebungen ergänzt.

Jeder Schrank ist standardmäßig mit einer Rückwand mit Lüftungslöchern ausgestattet, die auf die kreisförmigen Lüftungslöcher an der Tür ausgerichtet sind, um einen natürlichen Luftkonvektionskanal zu schaffen. Die Tür ist mit einem speziellen mechanischen Schloss ausgestattet und die Schlüssel werden zentral verwaltet, um sicherzustellen, dass nur autorisierte Elektriker Zugang zum Hauptschaltraum haben, wodurch unbefugter Zutritt verhindert wird.

IV. Export nach Südkorea: Kompatibel mit den industriellen Stromverteilungsstandards in Übersee

Diese Charge von XL-21-Stromverteilerschränken wurde für einen koreanischen Kunden individuell angepasst, wobei die Spannungspegelanpassung, die Auswahl der Sammelschienenspezifikationen und die Schrankabmessungen entsprechend den technischen Anforderungen des Kunden angepasst wurden. Der südkoreanische Markt für industrielle Stromverteilung stellt zwei Hauptanforderungen an die Ausrüstung: erstens eine standardisierte Hochspannungs- und Niederspannungszonenisolierung; Zweitens, Kompatibilität bei der internen Schaltschrankinstallation – Fabrikproduktionslinien erfordern häufig Anpassungen der Stromkreiskonfigurationen aufgrund sich ändernder Produktionsaufgaben, und ein anpassbares Montagesystem erfüllt genau diese flexible Anforderung.

Von China nach Südkorea ist der Seefrachtweg kurz und die Zollabfertigung hocheffizient. Ouyue Electric bietet Standard-Exportverpackungen an, die auf den koreanischen Markt zugeschnitten sind: begaste Holzkisten mit individueller Luftpolsterfolie und separaten Fächern für Schränke und Zubehör, um die Produktsicherheit sowohl beim Seetransport als auch beim Binnentransport zu gewährleisten.

V. Passen Sie Ihre Stromverteilungslösung ab XL-21 individuell an

DerStromverteilerschrank XL-21ist die neueste Errungenschaft von Ouyue Electric im Bereich der industriellen Stromverteilung. Vom anpassbaren Installationssystem bis zur geteilten Lagerstruktur, vom Pulverbeschichtungsprozess für kaltgewalzte Stahlbleche bis hin zur Bequemlichkeit der Bolzenmontage und -wartung ist jedes Design auf die tatsächlichen Nutzungsszenarien ausgerichtet.

Nach Bestätigung der Produktzeichnungen dauert es nur 7 Tage, bis das fertige Produkt hergestellt ist. Ganz gleich, ob Sie eine Standardkonfiguration oder eine detaillierte Anpassung gemäß Projektzeichnungen benötigen, wir heißen Sie herzlich willkommen, uns Ihre technischen Anforderungen zu übermitteln. Wir unterbreiten Ihnen Lösungsvorschläge und Musterterminierung.
