Der Photovoltaik-Wahnsinn in der Wüste kommt. Hält Ihr Verteilerkasten dem stand? Maßgeschneiderter Leitfaden für hochtemperaturbeständige Verteilerkästen aus Edelstahl

I. Chancen im Nahen Osten: Der Billionen-Yuan-Photovoltaikmarkt führt zu einer enormen Nachfrage nach Photovoltaikschränken

Saudi-Arabien und die Vereinigten Arabischen Emirate treiben die Energiewende mit beispielloser Geschwindigkeit voran, und der Nahe Osten entwickelt sich zu einem „goldenen Markt“ für chinesische Energieausrüstung für die globale Verbreitung. Nach Angaben der Branchenmesse will Saudi-Arabien bis 2030 100 Milliarden US-Dollar in die Produktion erneuerbarer Energien investieren, mit dem Ziel, den Anteil erneuerbarer Energien bis 2030 auf 50 % zu erhöhen.

Die Vereinigten Arabischen Emirate wollen den Anteil sauberer Energie bis 2030 deutlich erhöhen und in den nächsten fünf Jahren über 60 Milliarden US-Dollar in den Aufbau und die Modernisierung der Energieinfrastruktur investieren.

Zwei Superprojekte sind zu den Kernmotoren des Photovoltaik-Booms im Nahen Osten geworden. Eines davon ist das grüne Wasserstoffprojekt NEOM (Future New City) in Saudi-Arabien. Dieses Projekt baut ein 2,2-GW-Photovoltaikkraftwerk, einen 1,65-GW-Windpark und ein 400-MWh-Batteriespeichersystem. Es handelt sich um das weltweit größte grüne Wasserstoffprojekt.

Der andere ist der Mohammed bin Rashid Solar Park in Dubai. Als weltweit größter einzelner Solarpark steht die sechste Phase mit 1.800 MW kurz vor der Inbetriebnahme, und für die siebte Phase mit 2.000 MW Photovoltaik und 1.400 MW Energiespeichersystem wurde das Ausschreibungsverfahren eingeleitet. Die insgesamt geplante installierte Leistung beträgt 7.260 MW, mit einer Investition von 13,6 Milliarden US-Dollar.

In dieser Runde des Baubooms verdient ein klares Beschaffungssignal Beachtung: Wenn EPC-Generalunternehmer in Saudi-Arabien und den Vereinigten Arabischen Emiraten Ausrüstungslieferanten auswählen, werden sanddichte Verteilerschränke und Edelstahl-Kastenaufbauten für den Außenbereich als Nachfrage-Hotspots aufgeführt. Sie müssen einen Schutzgrad von IP55 oder höher aufweisen und für den Betrieb in einer Umgebung von 50 °C verifiziert sein.

II. Die doppelten Killer des Wüstenklimas: Sandinvasion und Hochtemperaturalterung

NormalEdelstahloderVerteilerkästen aus Eisenfunktionieren gut in gemäßigten Regionen. Sobald sie jedoch in die Wüsten des Nahen Ostens gebracht werden, stehen sie sofort vor zwei fatalen Herausforderungen:

Herausforderung eins: Sand und Staub

In Wüstengebieten übersteigt die jährliche Anzahl der Sand- und Staubtage 100, und die mitgeführten Sandpartikel haben eine Partikelgröße von 0,1 bis 0,5 mm, was ausreicht, um gewöhnliche versiegelte Strukturen zu durchdringen.

Nachdem Sand und Staub in das Gehäuse eingedrungen sind, sammeln sie sich auf der Oberfläche der Leiterplatte an, wodurch die Gefahr eines Kurzschlusses besteht. Durch das Anhaften an der Oberfläche des Kühlkörpers wird die Wärmeableitungseffizienz um mehr als 30 % verringert. Auch langfristiger Verschleiß kann dazu führen, dass der Dichtungsstreifen reißt und so ein Teufelskreis entsteht.

Herausforderung zwei: Hohe Temperatur

Bei den extrem hohen Sommertemperaturen im Nahen Osten kann die Oberflächentemperatur der Kiste bei direkter Sonneneinstrahlung 75–80 °C erreichen. Wenn das Wärmeableitungsdesign der Box nicht ausreicht, kann die Innentemperatur leicht 60 °C überschreiten und damit den optimalen Arbeitsbereich von 40–55 °C für die meisten elektrischen Komponenten weit überschreiten. Beim Hochtemperaturbacken altern und härten gewöhnliche Gummidichtungsstreifen schneller, und die elektrostatische Pulverbeschichtung verliert allmählich ihren Glanz und pulverisiert.

Die Schutzwirkung des Kofferaufbaus lässt mit der Zeit nach. Noch schwerwiegender ist, dass der Temperaturunterschied zwischen Tag und Nacht bis zu 30 °C betragen kann. Aufgrund des unterschiedlichen Wärmeausdehnungskoeffizienten kommt es zu Spannungen zwischen dem Metallkastenkörper und den internen Komponenten. Bei längerer Wiederholung kann es zu Schweißrissen und Schraubenlockerungen kommen.

III. Fünf maßgeschneiderte Lösungen für den Verteilerkasten aus Edelstahl in Wüstenqualität von Ouyue Electric

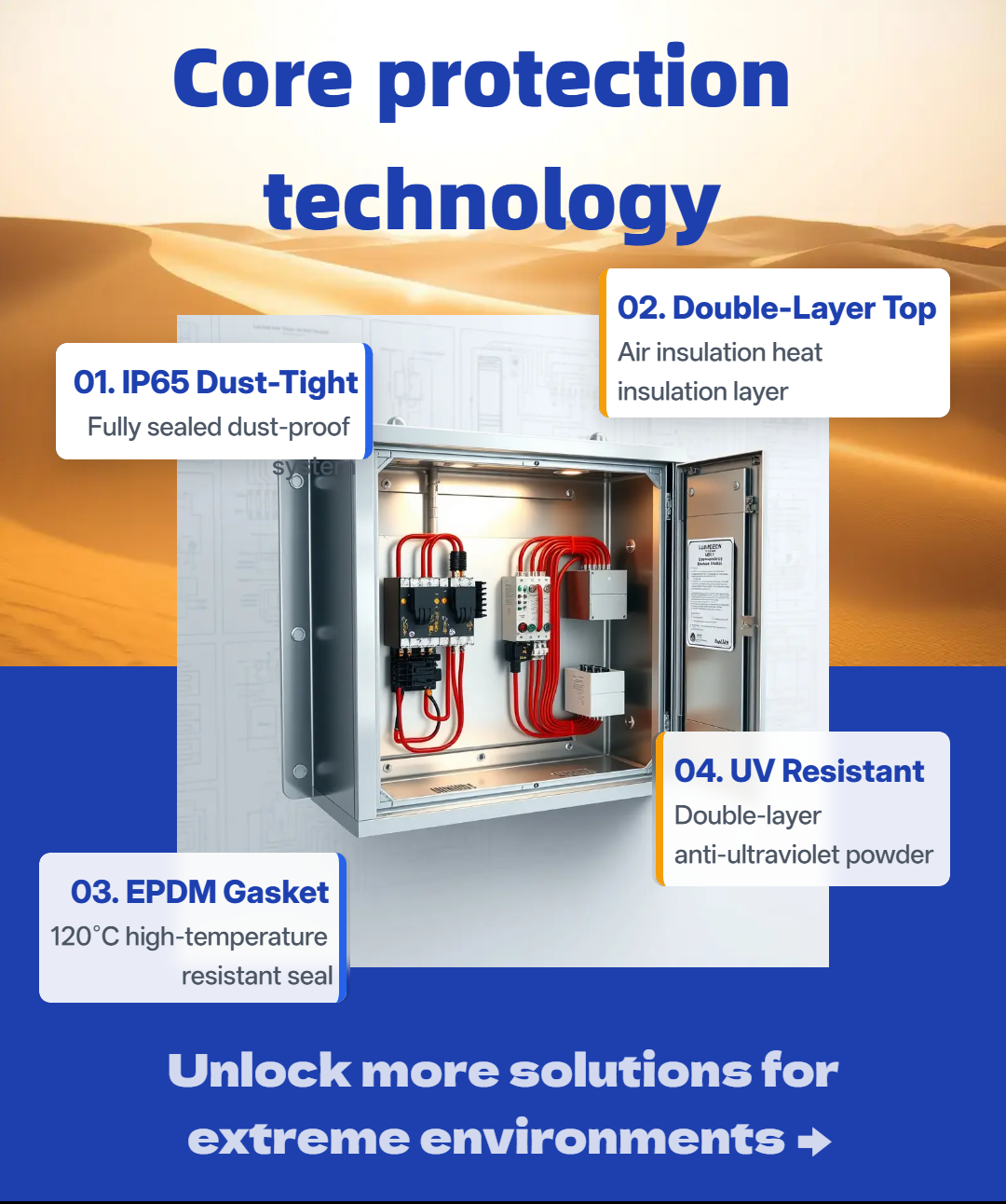

Als Reaktion auf die besonderen Anforderungen des Marktes im Nahen Osten hat Ouyue Electric eine komplette, maßgeschneiderte Lösung für Edelstahl-Verteilerkästen auf Wüstenebene in fünf Dimensionen entwickelt: Schutz, Wärmeisolierung, Abdichtung, Beschichtung und Prüfung.

1. Staubdichte IP65-Struktur

Das Photovoltaikprojekt im Nahen Osten erfordert einen Schutz von IP55 oder höher, während Ouyue Electric direkt mit dem IP65-Standard vergleicht. Gemäß IEC 60529 steht IP6X für vollständige Staubdichtheit – zur Prüfung wird die Box in eine Sand- und Staubbox unter Unterdruck gestellt. Nach dem Öffnen des Deckels zur Inspektion darf kein Staub in den Innenraum gelangen.

Bei der Umsetzung verfolgen wir eine dreifache Dichtungsverteidigungslinie: Ein geschlossenzellig geschäumter EPDM-Dichtungsstreifen wird zwischen Türblech und Kastenkörper eingebettet und bildet die erste durchgehende Dichtfläche; Alle Befestigungsschrauben sind mit Edelstahl-Unterlegscheiben und Gummi-O-Ringen ausgestattet. Die Einlass- und Auslasslöcher verfügen über doppelschichtige Kabeldichtungsverbindungen.

Die Praxis von Photovoltaikkraftwerken in der Gobi-Umgebung zeigt, dass der Einsatz von Labyrinthdichtungen in Kombination mit Silikonkautschukdichtungen die Durchlässigkeit von Sand und Staub um 90 % reduzieren kann. Das Dichtungsdesign von Ouyue Electric wurde auf dieser Basis zu einer kompletten Edelstahl-Dichtungsnut + EPDM-Endlosschaum-Dichtungsstreifen verbessert, was weitere Vorteile bei der Dichtungslebensdauer und der Temperaturbeständigkeit bietet.

2. Doppelschichtige obere Abdeckung zur Wärmeisolierung

Für die Boxen, die vollständig der sengenden Sonne ausgesetzt sind, bringen wir über der Hauptbox eine hängende Sonnenschutzabdeckung an, die eine 50 mm dicke Luftisolationsschicht zwischen der oberen Abdeckung und der Oberseite der Box bildet. Dieses Design bezieht sich auf die ausgereifte passive Isolationslösung in der Branche – sie blockiert die direkte Leitung der Sonnenstrahlungswärme in das Innere des Kastens durch eine doppelschichtige Struktur.

Die gemessenen Daten zeigen, dass unter den Bedingungen einer Umgebungstemperatur von 45 °C und einer Sonneneinstrahlung von 1000 W/m² die Innentemperatur des mit einer doppelschichtigen oberen Abdeckung ausgestatteten Edelstahlverteilerkastens im Vergleich zu einer einschichtigen oberen Abdeckung um 6–10 °C gesenkt werden kann und überhaupt kein zusätzlicher Stromverbrauch erforderlich ist.

3. Hochtemperaturbeständige Dichtungsstreifen

Gewöhnliche Gummidichtungsstreifen verhärten, reißen und erleiden innerhalb von 3 bis 6 Monaten eine bleibende Kompressionsverformung, wenn sie kontinuierlich über 80 °C gebrannt werden, was zu einem Versagen der Dichtung führt. Ouyue Electric wählt geschlossenzellig geschäumte EPDM-Dichtungsstreifen (Ethylen-Propylen-Dien-Monomer), die einer Langzeittemperatur von bis zu 120 °C und einer kurzfristigen Spitzentemperatur von bis zu 150 °C standhalten.

Führende Anbieter von Dichtungsmaterialien in der Branche haben bestätigt, dass hochwertige Silikonkautschuk- und EPDM-Dichtungsstreifen in komplexen Außenumgebungen eine hervorragende Widerstandsfähigkeit und Kompressionsdichtungsleistung aufrechterhalten und so die Verwirklichung der Schutzstufen IP67 und höher gewährleisten können.

Darüber hinaus ist der Querschnitt des Dichtungsstreifens D-förmig gestaltet, wobei der Kompressionsgrad auf 30 % bis 40 % geregelt wird. Dies gewährleistet nicht nur einen ausreichenden Siegeldruck, sondern lässt auch einen elastischen Spielraum für Kälte- und Wärmezyklen.

4. Hochtemperaturbeständiges Doppelschichtspritzen

Obwohl Edelstahl 304 selbst korrosionsbeständig ist, oxidiert und verfärbt sich die Oberfläche der blanken Platte unter der doppelten Wirkung starker ultravioletter Strahlen und hoher Temperaturen im Nahen Osten immer noch schnell. Wir verwenden ein zweischichtiges elektrostatisches Pulversprühverfahren: Das Basispulver sorgt für Haftung und Korrosionsschutz für die Basis, während das Mehl für Witterungsbeständigkeit und individuelle Farben sorgt.

Die Dicke jeder Folienschicht wird streng kontrolliert und liegt innerhalb von 60–90 μm. Die Industriepraxis zeigt, dass das Versprühen von 80-120 μm speziellem Pulver für den Außenbereich der äußeren Erosion wirksam widerstehen kann.

Für den Iron-Verteilerkasten ist das zweischichtige Sprühen noch wichtiger: Vor dem Sprühen wird eine Phosphatierung auf Zinkbasis in Kombination mit Epoxid-Polyester-Pulver für den Außenbereich durchgeführt. Der Salzsprühtest kann mehr als 500 Stunden dauern und erfüllt damit die Exportanforderungen.

5. Die Daten des experimentellen Testberichts beweisen

Ouyue Electric bietet die folgenden Testberichte oder Support für jedes Produkt auf Wüstenniveau.

IV. CE/IP65-Doppelzertifizierung: Der technische Pass für den Export in den Nahen Osten

EPC-Projekte in Saudi-Arabien und den Vereinigten Arabischen Emiraten akzeptieren im Allgemeinen chinesische Standards (GB), es bestehen jedoch weiterhin klare Anforderungen an die CE-Zertifizierung und die Schutzniveaus. Der Edelstahl-Verteilerkasten von Ouyue Electric hat die CE-Zertifizierung und den IP65-Schutzgradtest bestanden.

Das Produkt entspricht der Gehäuseschutznorm IEC 60529 und erfüllt die Mindestanforderung „Schutzart IP55 oder höher“ für EPC-Generalunternehmer im Photovoltaikprojekt im Nahen Osten.

V. Eröffnen Sie Ihre Verteilerkastenanpassung auf Wüstenebene mit Zeichnungen

Unabhängig davon, ob Sie an der Ausrüstungsanpassung für große Photovoltaikprojekte im Nahen Osten wie NEOM in Saudi-Arabien und MBR Solar Park in Dubai beteiligt sind oder hochtemperaturbeständige und sandbeständige Boxprodukte für den Markt im Nahen Osten reservieren, kann Ouyue Electric eine umfassende Palette maßgeschneiderter Dienstleistungen anbieten, von der Materialauswahl über das Strukturdesign bis hin zur Unterstützung der CE/IP65-Zertifizierung.

Nach Bestätigung der Produktzeichnungen dauert es nur 7 Tage, bis das fertige Produkt hergestellt ist. Senden Sie uns gerne Ihre technischen Anforderungen oder Spezifikationen für das Wüstenprojekt. Wir bieten Ihnen eine Komplettlösung inklusive Schutzniveauüberprüfung, hochtemperaturbeständiger Materialauswahl und schneller Musterplanung, um Ihnen bei der erfolgreichen Auftragsabwicklung im Nahen Osten zu helfen.
